Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por Baixista em Sex Mar 02, 2012 9:39 am

Como alguns devem saber, pedais Boss antigos projetados para fonte ACA se usados hoje com as novas PSA o led acende de forma mais fraca e em alguns casos o próprio efeito pode ser comprometido. Um dos meios de corrigir esse problema seria ligando pelo menos um pedal projetado para as novas fontes PSA e através de uma "daisy chain" ligar os antigos ACA. Para aqueles que só possuem um pedal ACA ou que simplesmente querem converter o pedal para trabalhar normalmente com as novas PSA, estou postando alguns links de referência e fotos da minha própria experiência que fiz com um BF-2B.

http://stinkfoot.se/archives/1019
http://www.hobby-hour.com/electronics/s/boss-bf2-flanger.php

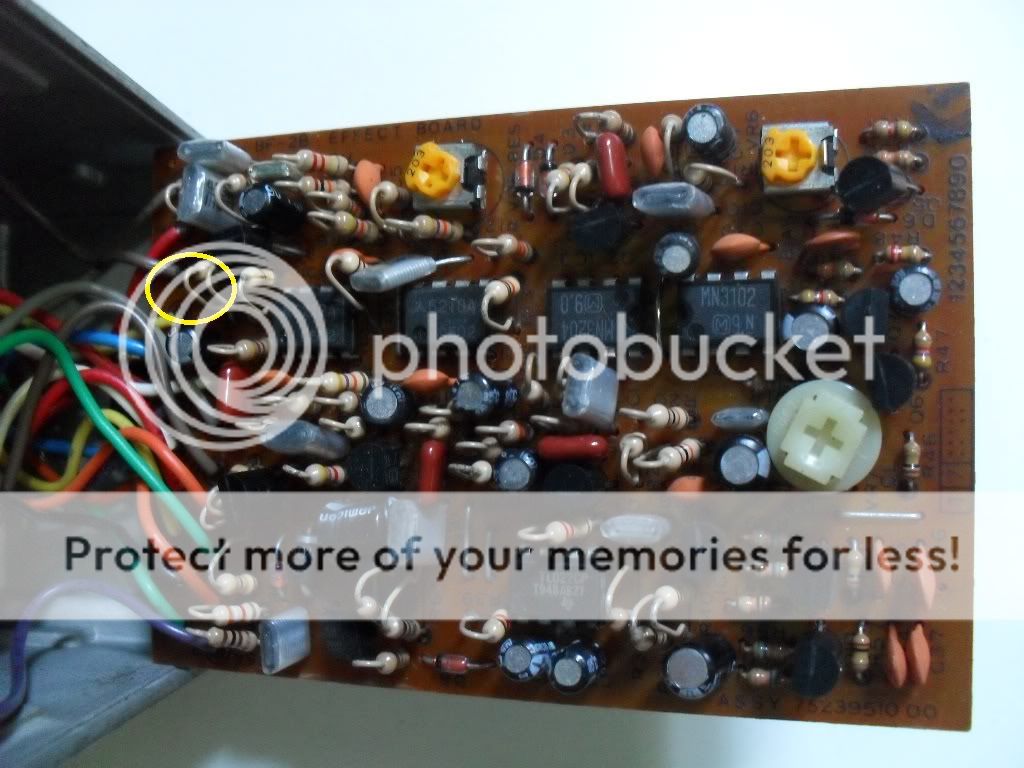

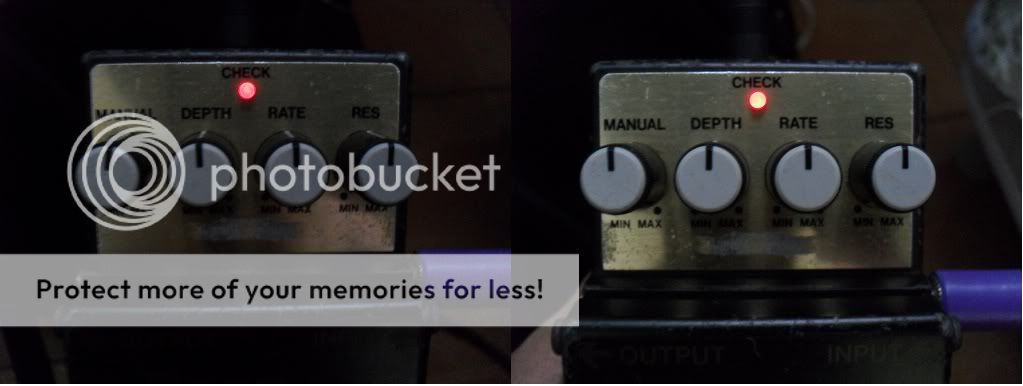

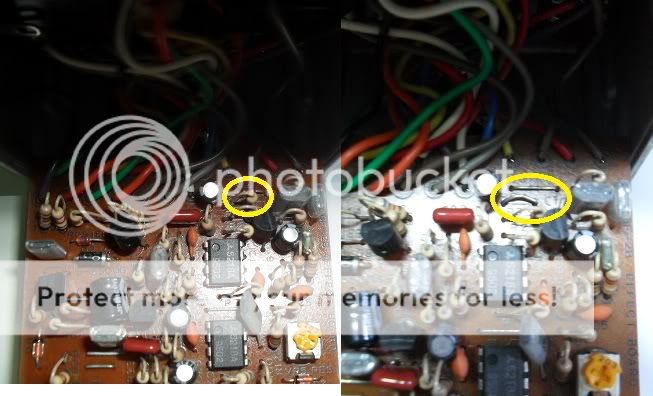

As fotos "antes" estão na esquerda. Os componentes substituídos estão circulados de amarelo.





Última edição por Baixista em Dom Jan 18, 2015 1:27 am, editado 2 vez(es) (Razão : Recolocação das fotos.)
avatar
Baixista
Membro

Mensagens : 212
Localização : Rio de Janeiro

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por Cris Simões em Sex Mar 02, 2012 12:50 pm

Grande contribuição! Wink
avatar
Cris Simões
Membro

Mensagens : 601
Localização : Coimbra - Portugal

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por JAZZigo em Sex Mar 02, 2012 1:45 pm

^
[2]
O problema não é o LED brilhar mais fraco ou nem brilhar, mas é que, dependendo do modelo, alguns desses Boss vintage podem ter a eficiência do efeito comprometida sim e, por esta razão, essa pequena mod é recomendável! Wink
avatar
JAZZigo
Membro

Mensagens : 11158
Localização : Asa Norte, Brasília-DF

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por siodoni em Sex Mar 02, 2012 6:42 pm

Preciso dar uma olhada nos boss aqui de casa...
avatar
siodoni
Membro

Mensagens : 5013
Localização : Serrana - SP

http://www.leso.com.br

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por Baixista em Sex Mar 02, 2012 8:41 pm

JAZZigo escreveu:^
[2]
O problema não é o LED brilhar mais fraco ou nem brilhar, mas é que, dependendo do modelo, alguns desses Boss vintage podem ter a eficiência do efeito comprometida sim e, por esta razão, essa pequena mod é recomendável! Wink
Eu não tinha certeza disso, mas agora com este comentário eu editei o post para acrescentar essa informação. Valeu Jazzigo.up
avatar
Baixista
Membro

Mensagens : 212
Localização : Rio de Janeiro

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por Cris Simões em Sab Mar 03, 2012 12:53 am

Aqui em Belém tinha um cara que faz essas mod's. Vou caçar...
avatar
Cris Simões
Membro

Mensagens : 601
Localização : Coimbra - Portugal

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por TullioBass em Sab Jan 12, 2013 12:53 am

Boa noite galera.

Alguém fez isso no CE-2B ou não foi necessário?
avatar
TullioBass
Membro

Mensagens : 122
Localização : Belo Horizonte - MG

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por JAZZigo em Sab Jan 12, 2013 10:12 am

^
Sim, a mod é necessária e é exatamente a mesma do CE-2: exclusão do D5 e do R53 e um jump entre os dois.
avatar
JAZZigo
Membro

Mensagens : 11158
Localização : Asa Norte, Brasília-DF

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por TullioBass em Sab Jan 12, 2013 11:26 am

Valeu JAZZigo!
Vou abrir o meu aqui pra ver.
Se não der conta peço um amigo, que tem as manhas na solda, para fazer esse jump.
avatar
TullioBass
Membro

Mensagens : 122
Localização : Belo Horizonte - MG

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por Fernando Gozzi em Dom Jan 11, 2015 10:22 am

Apenas para contribuir com o topico.
segue link interessante:
http://stinkfoot.se/archives/1019
avatar
Fernando Gozzi
Membro

Mensagens : 33
Localização : Campinas

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por JAZZigo em Dom Jan 11, 2015 7:04 pm

^
Ué! Esse link está lá no primeiro post há quase 3 anos.
avatar
JAZZigo
Membro

Mensagens : 11158
Localização : Asa Norte, Brasília-DF

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por Fernando Gozzi em Qui Jan 15, 2015 9:04 pm

Nossa! Que mancada a minha! Acho que fui no embalo! Desculpa ai pessoal!
avatar
Fernando Gozzi
Membro

Mensagens : 33
Localização : Campinas

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por JAZZigo em Qui Jan 15, 2015 10:21 pm

^
Razz
Acontece!
avatar
JAZZigo
Membro

Mensagens : 11158
Localização : Asa Norte, Brasília-DF

Voltar ao Topo Ir em baixo

Re: Conversão de pedais Boss, antiga fonte ACA para PSA atual

Mensagem por ct.colela em Sab Jan 17, 2015 9:01 pm

O problema de antigamente é que as fontes não eram estabilizadas como as atuais
as fontes eram marcadas com 9 volts,mas na verdade eram 12 volts,por isso tinha um resistor e um diodo na entrada de energia,para derrubar a voltagem em 9 volts
Vc usando uma fonte estabilizada atual nesses pedais, o pedal recebe 9 volts mas acaba por derrubar essa voltagem,por isso o pedal funciona com o led apagado e com 70% do efeito
avatar
ct.colela
FCBR-CT
FCBR-CT

Mensagens : 3292
Localização : Orlândia

Voltar ao Topo Ir em baixo
