Esquemas do BS120 e BS150 da Staner

Mensagem por Guilé em Qui Jul 30, 2009 9:08 am

Achei na internet e como alguns de nos temos esses amlplis resolvi postar pois eh muito util na hora de solucionar algum problema.

BS-120

BS-150

aBC !

Guilé
Membro

Mensagens: 5009
Localização: GPS

https://www.facebook.com/logaritmoinstrumental

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Mauricio Luiz Bertola em Qui Jul 30, 2009 11:30 am

Utilíssimo!
Valeu Guilé! cheers

Mauricio Luiz Bertola
FCBR-CT
FCBR-CT

Mensagens: 5997
Localização: Niterói, RJ

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por liba em Qua Set 23, 2009 4:40 pm

ok Very Happy

liba
Membro

Mensagens: 142
Localização: guarujá , são paulo

https://m.facebook.com/hardroadclassicrock?_e_pi_=7%2CPAGE_ID10%

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Eduardo Chaves em Qua Set 23, 2009 4:46 pm

Falando nisso...

O pot de gain da Bs 150 la da igreja está dando uma chieira danada... como resolver isso?

Eduardo Chaves
Membro

Mensagens: 5520
Localização: Rio de Janeiro - RJ

http://www.eduardochaves.kinghost.net

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Guilé em Qua Set 23, 2009 4:48 pm

Eduardo Chaves escreveu:Falando nisso...

O pot de gain da Bs 150 la da igreja está dando uma chieira danada... como resolver isso?

Se a limpeza com alcool isopropílico não resolver, a substituição é uma boa idéia...hehehe Wink

Guilé
Membro

Mensagens: 5009
Localização: GPS

https://www.facebook.com/logaritmoinstrumental

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Renato em Qua Set 23, 2009 4:53 pm

^Ou tente usar "Limpador de contatos", um spray específico para componentes e placas eletrônicas. Aplique no interior e gire o pot nos dois sentidos várias vezes, com o equipamento DESLIGADO, lógico!

Renato
Membro

Mensagens: 6065
Localização: Mogi Mirim SP (Made in Recife PE)

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por URSOBHZ em Qua Set 23, 2009 5:01 pm

Renato.

Sobre esse esquema de jogar limpa-contato ou álcool no interior dos pots.

Sabe dizer em quanto tempo, +-, esses líquidos evaporam/desaparecem? Se existir de fato sujeira dentro do pot ela vai escorrer ou o que? Vai permanecer "dentro" do pot?

URSOBHZ
Membro

Mensagens: 1626
Localização: Mineiro, perdido no interior de São Paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Renato em Qua Set 23, 2009 5:13 pm

O limpador de contatos desaparece em poucos segundos, é muito volátil. Dependendo da quantidade, escorre para fora do pot e leva a sujeira junto, mas some rapidinho e não fica nenhum resíduo do líquido.

Já o álcool isopropílico nunca usei com esta função, mas como conheço o produto posso afirmar que ele demora um pouco mais para evaporar, tipo um minuto ou pouco mais.

Renato
Membro

Mensagens: 6065
Localização: Mogi Mirim SP (Made in Recife PE)

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Thales_Sr em Qua Set 23, 2009 8:45 pm

Vamos lá: Ele limpa um pouco, a sujeira pode até ser retirada. Mas normalmente isso aparece em pots que já tem algum tempo de uso, então é possível que já tenha tido algum desgaste também.

Como potenciômetro custa R$ 1,50, eu nem me daria ao trabalho de limpar, até porque qualquer produto desses custa de 5 reais pra cima.
Se tiver chiando, abre o ampli e troca o pot. É o melhor que você faz.

Ontem mesmo eu abri meu ampli e troquei todos os pots (eram 4).
Custo total: 6 reais, e pelo menos 1 ano de sossego (por baixo!)

Thales_Sr
Moderador

Mensagens: 7157
Localização: Aracaju/SE

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Guilé em Qua Set 23, 2009 9:00 pm

Bem...pra quem entende é realmente bem simples e o custo de material faz valer a pena a troca...só que nem todo mundo manja de abrir um equipamento eletrônico e pra esses não é recomendado fazê-lo sem uma ajuda de quem saiba, afinal por mais simples que seja hj em dia pra mim refazer uma solda, lembro que já fiz muita caquinha aprendendo.

E pra levar num profissional fazer essa substituição, tirando por base os preços daqui, por menos de 50 reais ng nem mete a chave de fenda...rola a famosa revisão com limpeza... Wink

Se o cara não tiver essa manha acho q vale a pena sim gastar R$ 2,50 num vidrinho de isopropilico.

Guilé
Membro

Mensagens: 5009
Localização: GPS

https://www.facebook.com/logaritmoinstrumental

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Eduardo Chaves em Qua Set 23, 2009 9:15 pm

Valeu galera!

Vou pegar a caixa no sábado pra ver. Se eu ver que a situação está crítica eu troco o pot!

Obrigado!

Eduardo Chaves
Membro

Mensagens: 5520
Localização: Rio de Janeiro - RJ

http://www.eduardochaves.kinghost.net

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Thales_Sr em Qua Set 23, 2009 10:15 pm

Guilé Santos
Sobre abrir o equipo, a maior parte dos amplis, pra limpar os pots, tem que abrir. Não tem muito pra onde correr nessa parte.

E sempre dá pra encontrar uma eletrônica que faça o serviço sem arrancar os rins. Mas tem que argumentar que só quer que troque os potenciômetros.

Thales_Sr
Moderador

Mensagens: 7157
Localização: Aracaju/SE

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por liba em Seg Mar 08, 2010 6:35 pm

ok guilé , mas sou leigo e não entendi ... era pra eu comprar os potenciometros do bs150 , porque quando aumento o volume , ao tocar ele chia muito e dá um estralos principalmente no potenciometro agudo e gain .por isso deixei uma mensagem pra saber se era de quantos k os potenciometros . Alguem sabe ?

liba
Membro

Mensagens: 142
Localização: guarujá , são paulo

https://m.facebook.com/hardroadclassicrock?_e_pi_=7%2CPAGE_ID10%

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Thales_Sr em Seg Mar 08, 2010 7:57 pm

liba

Realmente, pra um leigo não é tão óbvio encontrar os valores de potenciômetros.

Pot de Gain: 100K A
Pot de Master: 5K C (duvido que vc ache C...)
High: 250 K B
Mid: 10K B
Low: 250K A

Thales_Sr
Moderador

Mensagens: 7157
Localização: Aracaju/SE

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por liba em Qua Mar 10, 2010 3:15 pm

Thales_Sr escreveu:liba

Realmente, pra um leigo não é tão óbvio encontrar os valores de potenciômetros.

Pot de Gain: 100K A ?
Pot de Master: 5K C (duvido que vc ache C...)
High: 250 K B
Mid: 10K B
Low: 250K A

o que seria esse A depois dos valores dos potenciometros , e o C ? . agradeço Thales !

liba
Membro

Mensagens: 142
Localização: guarujá , são paulo

https://m.facebook.com/hardroadclassicrock?_e_pi_=7%2CPAGE_ID10%

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Mauricio Luiz Bertola em Qua Mar 10, 2010 6:04 pm

A quer dizer logarítmico
B linear
C reverso

Mauricio Luiz Bertola
FCBR-CT
FCBR-CT

Mensagens: 5997
Localização: Niterói, RJ

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por liba em Qui Mar 11, 2010 1:53 am

Muito obrigado Bertola , valeu pessoal ... Very Happy

liba
Membro

Mensagens: 142
Localização: guarujá , são paulo

https://m.facebook.com/hardroadclassicrock?_e_pi_=7%2CPAGE_ID10%

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Gomba em Ter Abr 12, 2011 10:54 pm

A impedância total desse amplificador do Staner é de 2ohm?

Porque ele tem um falante de 4ohm e mais uma saída em paralelo pra outra caixa de 4ohm. Ou seja, a impedância cai pra 2ohm se você plugar os dois.

A saída ele não pode ser em série, senão o falante principal não funcionaria sem ter outro plugado.

Ademais, eu tô usando um tweeter de 8ohm em paralelo com o falante, o que cai a impedância pra 3,2ohm. Sendo assim, se eu plugar um sub 2x12 transformado em 16ohm, vou conseguir fazer o Staner funcionar com folga e sem maiores problemas, certo?
(segundo meus calculos, a impedância vai baixar pra 2,6 ohm assim).

Gomba
Membro

Mensagens: 5938
Localização: Niterói-RJ

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por ct.colela em Ter Abr 12, 2011 11:14 pm

^4 ohm é a impedancia dele
se voce plugar uma caixa na saida traseira ela nao podera ser abaixo de 4 ohms
quando voce pluga um cabo ela desliga o autofalante
voce pode modificar o ampli como eu fiz

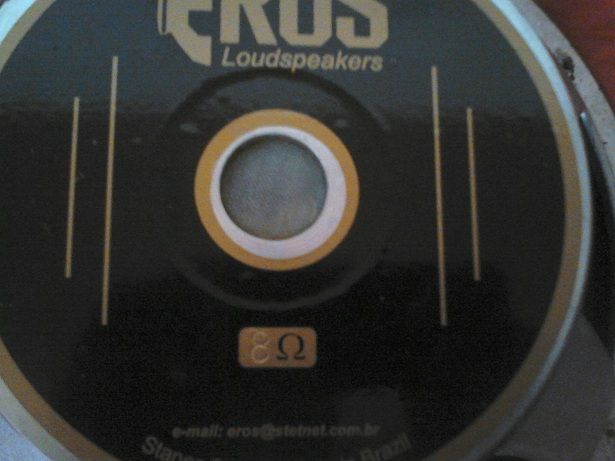

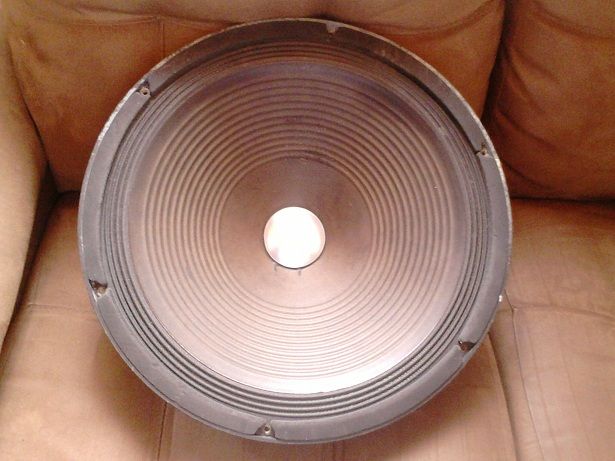

eu instalei um autofalnte de 8 ohms e mudei a ligaçao da saida para nao desligar o falante
assim plugo outra caixa com 8 ohms junto com o falante do bs
nao ligue nada abaixo de 4 ohms o bs frita

ct.colela
FCBR-CT
FCBR-CT

Mensagens: 3084
Localização: São paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Gomba em Ter Abr 12, 2011 11:16 pm

Então aquela caixa ali desliga o falante? Mas como se o positivo dela joga pros dois?

Gomba
Membro

Mensagens: 5938
Localização: Niterói-RJ

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por ct.colela em Ter Abr 12, 2011 11:45 pm

é um jack que faz essa ligaçao e interrupçao



funciona assim o preto é o negativo
quando o plug nao esta conectado no jack da foto
os contatos vermelho e azul estao ligados
o azul vem do power amp e o vermelho vai para o autofalante
quando voce pluga uma caixa externa o plug interrompe a sequencia azul e vermelha
jogando o azul no positivo do plug que acaba de ser conectado desligando o falante do bs
com isso o power é direcionado para a caixa externa

ct.colela
FCBR-CT
FCBR-CT

Mensagens: 3084
Localização: São paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Gomba em Qua Abr 13, 2011 12:04 am

hm. Entendi.
Pra plugar o sub e funcionar o falante dele, tenho que usar uma potência externa então.

Valeu, colela Smile

Gomba
Membro

Mensagens: 5938
Localização: Niterói-RJ

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por ct.colela em Qua Abr 13, 2011 12:10 am

nao Gomba
se voce for usar uma potencia externa
voce deve usar a potencia para tocar a caixa externa e usar a saida de linha para mandar o sinal do pre
o caso é o seguinte
imagine se voce descola uma caixa com dois falantes de 15 que tem suas bobinas a 8 ohms cada
ligado em paralelo a impedancia cairia para 4 ohms ,é o que o bs aguenta certo?
quando voce ligar essa caixa no bs ele vai desligar o falante interno para que a potencia do amp seja direcionada para os dois falçantes de 15 externos

ct.colela
FCBR-CT
FCBR-CT

Mensagens: 3084
Localização: São paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Gomba em Qua Abr 13, 2011 12:16 am

ct.colela escreveu:voce deve usar a potencia para tocar a caixa externa e usar a saida de linha para mandar o sinal do pre
Isso eu sei!

o caso é o seguinte
imagine se voce descola uma caixa com dois falantes de 15 que tem suas bobinas a 8 ohms cada
ligado em paralelo a impedancia cairia para 4 ohms ,é o que o bs aguenta certo?
quando voce ligar essa caixa no bs ele vai desligar o falante interno para que a potencia do amp seja direcionada para os dois falçantes de 15 externos

Justamente foi isso que aconteceu com o 2x12. Pra eu conseguir ligá-lo, eu teria que fazer um desvio no cabo do amp, ligar o 1x15 do staner em série com o sub 4 + 4 = 8. Mas, com o sub desligado, eu nao teria som...
Ou existe um modelo de jack que me deixa fazer isso?

Pensando aqui, eu posso usar uma chave de 3 posições. direto pro amp | negativo da chave voltando pro falante | pro jack. Tenho que desenhar pra ver se é possível, mas to com preguiça.

Gomba
Membro

Mensagens: 5938
Localização: Niterói-RJ

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Gomba em Qua Abr 13, 2011 12:21 am

A ligação da chave ficaria assim

Posição

1 - positivo direto pro falante
2 - desligado (speaker out podendo ser usado e mute no falante do staner... se fosse valvulado, queimava na hora)
3 - positivo pro jack, negativo do jack no positivo do falante


é possível?

Tendo um falante de 4ohm + o sub de 4ohm, dá pra empurrar com o bs, pq aí o sistema em série iria pra 8ohm. Ou eu viajei?

Gomba
Membro

Mensagens: 5938
Localização: Niterói-RJ

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por ct.colela em Qua Abr 13, 2011 12:33 am

da para ligar em serie sim
´so que teria que fazer uma modificaçao na saida do jack para se usar as duas caixas em 8 ohms
arrume um jack desses que postei a foto e olhe como ele funciona
plugue um cabo e veja como o jack funciona
ai abra o bs e veja o que da para fazer
preste bem a atençao nas ligaçoes nao é dificil de fazer
mas tome cuidado

ct.colela
FCBR-CT
FCBR-CT

Mensagens: 3084
Localização: São paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Fabiano_Helenos em Seg Ago 15, 2011 12:39 pm

gostaria de saber, se eu emendar akele fiozinho do jack de saida do auto falante do Bs120, eu poderei ligar outra caixa nele, sem deixar o falante dele
mudo?
to afim de fazer uma caixa de 4x10 pra equilibrar o som dele.

e outra coisa q estou estudando, é desmontar o cubo, e fazer o amplificador como cabeçote, assim facilitaria o seu transporte, alguem ja fez?

Fabiano_Helenos
Membro

Mensagens: 433
Localização: Canela RS

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por ct.colela em Seg Ago 15, 2011 11:52 pm

gansobass escreveu:gostaria de saber, se eu emendar akele fiozinho do jack de saida do auto falante do Bs120, eu poderei ligar outra caixa nele, sem deixar o falante dele
mudo?

to afim de fazer uma caixa de 4x10 pra equilibrar o som dele.

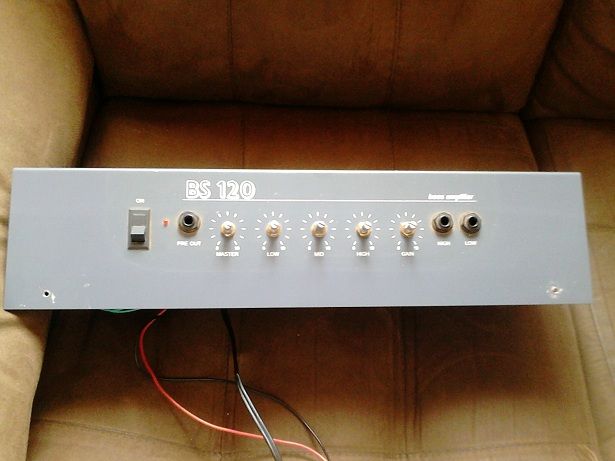

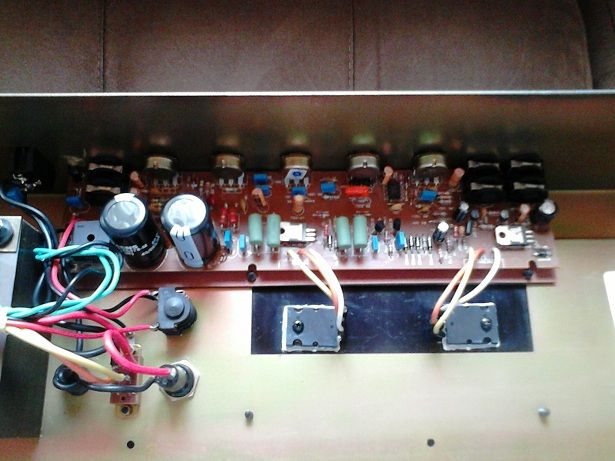

e outra coisa q estou estudando, é desmontar o cubo, e fazer o amplificador como cabeçote, assim facilitaria o seu transporte, alguem ja fez?

O bs foi projetado para trabalhar com carga minima de 4 ohms
o autofalnte original dos bs 120 como o 150 tem impedancia de 4 ohms,nao da para usar uma outra caixa com 4x10 sem perder potencia
ate da para ligar mais ai voce teria que usar uma caixa 4x10 em 4 ohms (ligando em serie com autofalante do bs subindo a impedancia para 8 ohms)
o correto seria voce instalar um autofalante de 8 ohms junto com uma 4x10 de 8 ohms (paralelo) assim voce trabalharia com a impedancia de 4 ohms liberando os 140 wats de potencia do ampli

ct.colela
FCBR-CT
FCBR-CT

Mensagens: 3084
Localização: São paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Gomba em Ter Ago 16, 2011 10:14 am

Colela, tem ideia de como eu faço pra usar o falante do staner com outro amp? Qual seria a gambiarra que eu teria que fazer?

Gomba
Membro

Mensagens: 5938
Localização: Niterói-RJ

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por ct.colela em Ter Ago 16, 2011 10:42 am

é so desligar o falante do ampli e incluir uma saida jack pra ser ligada em um outro cabeçote ou combo
mas lembre que o autofalante é de 4 ohms

ct.colela
FCBR-CT
FCBR-CT

Mensagens: 3084
Localização: São paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Gomba em Ter Ago 16, 2011 11:11 am

mas eu tenho que desligar o falante completamente antes de jogar o sinal do outro amp pra ele, né? Acho que o mais sensato é jogar um jack femea nele. Pegar a saida do bs e jogar prum macho. Quando for usar o bs deixa plugado, quando nao, só plugar outro amp, correto?

Pense numa gambiarra absurda. Acho que o melhor é usar do o pre desse amp com o power do bs. Como foi que cê fez aquele negocio de matar o pre do teu?

Gomba
Membro

Mensagens: 5938
Localização: Niterói-RJ

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por ct.colela em Ter Ago 16, 2011 11:44 am

^isso isso isso

ct.colela
FCBR-CT
FCBR-CT

Mensagens: 3084
Localização: São paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por ct.colela em Ter Out 18, 2011 10:14 pm

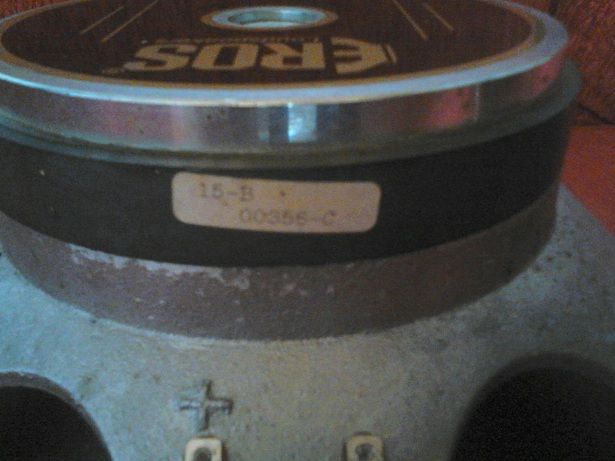

Para quem precisar comprar um falante de reposição do bs 150 ou 120
o original é esse aqui fabricado pela eros autofalantes ,empresa do grupo staner
O original é de 4 homs


http://www.eros.com.br/produtos_descricao.php?cod=15

ct.colela
FCBR-CT
FCBR-CT

Mensagens: 3084
Localização: São paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por renanx em Qua Out 19, 2011 9:01 am

ct.colela

tenho o bx 200 que também trabalha com 4 homs, então também tem como fazer isso, de ligar por exemplo um caixa com dois falantes de 12" em 8 homs (paralelo), caindo assim para 4 homs, trabalhando com 140w

a potência seria a mesma? então só mudaria o timbre? o volume ficaria na mesma?

valeu

renanx
Membro

Mensagens: 24
Localização: paraná

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Diogo Kurz em Seg Jan 30, 2012 4:07 pm

colela,

tendo um hartke bass attack, como faço pra matar o pré do staner mandando sinal direto do hartke passando pela potencia do staner? eu teria os 140wrms no final com uma qualidade melhor, certo?

abs!

Diogo Kurz
Membro

Mensagens: 440
Localização: Rio de Janeiro

http://www.facebook.com/profile.php?id=100002255032185    http:/

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por ct.colela em Seg Jan 30, 2012 6:16 pm

renanx escreveu:ct.colela

tenho o bx 200 que também trabalha com 4 homs, então também tem como fazer isso, de ligar por exemplo um caixa com dois falantes de 12" em 8 homs (paralelo), caindo assim para 4 homs, trabalhando com 140w

a potência seria a mesma? então só mudaria o timbre? o volume ficaria na mesma?

valeu

sim se voce usar um par de 12 de 8 ohms ligados em paralelo voce pode ligar no staner


Diogo Kurz escreveu:colela,

tendo um hartke bass attack, como faço pra matar o pré do staner mandando sinal direto do hartke passando pela potencia do staner? eu teria os 140wrms no final com uma qualidade melhor, certo?

abs!
voce vai ter os 140 wats com mais qualidade sim
para fazer o corte do pre é muito facil baixe o esquema e leve para um amigo ou tecnico de eletronica é peça para ele desligar o pre do ampli
se voce estivesse aqui em são paulo eu faria para voce

ct.colela
FCBR-CT
FCBR-CT

Mensagens: 3084
Localização: São paulo

Voltar ao Topo Ir em baixo

Re: Esquemas do BS120 e BS150 da Staner

Mensagem por Diogo Kurz em Seg Jan 30, 2012 6:32 pm

o esquema eu já baixei. vou procurar um técnico (decente) na minha região, o que não é muito fácil... vlw!

Diogo Kurz
Membro

Mensagens: 440
Localização: Rio de Janeiro

http://www.facebook.com/profile.php?id=100002255032185    http:/

Voltar ao Topo Ir em baixo

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo


Novo Tópico   Responder ao tópico
Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
