Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bruno Rossi Qua Fev 06, 2013 5:29 pm

Allex... mais dúvidas da série "leigos em amplificação" rsrs

Se eu ultilizar o mesmo falante porém ao invés de 400 o de 300 watts
eu teria menos headroom?

orcei aqui na minha cidade os componentes pra caixa...
e seria da seguinte forma:

Oversound 15 steel 300 rms + selenium d220ti 80 rms
totalizando 380.

Teria problema ultilizar o divisor de frequencia df 372 ti de potencia maxima 370 watts?
Bruno Rossi
Bruno Rossi
Membro

Mensagens : 344
Localização : São José dos Campos

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por allexcosta Qua Fev 06, 2013 5:36 pm

Na verdade a grande maioria dos falantes de 300W não suportam 300W, pois a falha mecânica geralmente acontece primeiro e depende do Xmax.

Tenho quase certeza que em um sistema 2-way de woofer + driver a potência máxima do crossover deve coincidir com a do woofer, mas o pessoal da Nenis te explica melhor.

Então entre falante, driver e crossover fica quase 500 conto? Fora mão de obra, compensado, cantoneira, tela, alça, etc?

Vale à pena mesmo? scratch

____________________________
O fascismo não é só uma opção política, mas também uma doença da alma...
allexcosta
allexcosta
Administrador

Mensagens : 54330
Localização : Terra

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bruno Rossi Qua Fev 06, 2013 5:59 pm

Na verdade a grande maioria dos falantes de 300W não suportam 300W, pois a falha mecânica geralmente acontece primeiro e depende do Xmax.
O xmax do falante em questão é 4.5 mm
Tendo em vista isso... é melhor o 400 watts? (mesmo xmax)




Tenho quase certeza que em um sistema 2-way de woofer + driver a potência máxima do crossover deve coincidir com a do woofer, mas o pessoal da Nenis te explica melhor.

Acabaram de responder meu email... pra ambos os casos... 300 ou 400 watts + d220ti a indicação é a mesma. O df372ti

Então entre falante, driver e crossover fica quase 500 conto? Fora mão de obra, compensado, cantoneira, tela, alça, etc?

Vale à pena mesmo?

Bem lembrado, esqueci de mencionar aqui que não terei mão de obra já que vou pagar alguém que faça a caixa seguindo a risca as recomendações para o projeto segundo o fabricante. E também com toda a parte de acabamento pronta. Realmente para a montagem do gabinete não vale a pena o trabalho. Além do que quem vai o fazer é especializado no assunto. Não é o meu caso rsrss

Quanto ao custo dos componentes... garimpando pela internet + o frete de cada fica tudo em praticamente exatos 500 mangos.

O gabinete vai custar 360

Sendo assim: Valor do projeto fica em 860.

Sem ter trabalho algum. Meu trabalho vai ser apenas ir até a casa do amigo que solda bem para fazer a ligação rsrsr

Acredito que valha a pena pois seguindo todas as especificações terei um ótimo gabinete (eu acho rs). Acho que nao acho nada no mercado com este custo benefício.
Bruno Rossi
Bruno Rossi
Membro

Mensagens : 344
Localização : São José dos Campos

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por allexcosta Qua Fev 06, 2013 6:03 pm

Bruno Rossi escreveu:esqueci de mencionar aqui que não terei mão de obra já que vou pagar alguém que faça a caixa.

Pagar alguém pra fazer algo chama "mão de obra". Wink

Quanto fica a Teksound com B&C mesmo?

____________________________
O fascismo não é só uma opção política, mas também uma doença da alma...
allexcosta
allexcosta
Administrador

Mensagens : 54330
Localização : Terra

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bruno Rossi Qua Fev 06, 2013 6:04 pm

^ Me embanenei no comentário... isso que dá responder o post todo picado rsrs.

Quis dizer que pagando alguém para fazer eu não terei com o que esquentar a cabeça. rsrs
Bruno Rossi
Bruno Rossi
Membro

Mensagens : 344
Localização : São José dos Campos

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por fheliojr Qua Fev 06, 2013 6:05 pm

valeu, alex. up

____________________________
BBB 24 - Bring Bertola Back in 2024
fheliojr
fheliojr
Membro

Mensagens : 11950
Localização : Fortaleza-CE

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bruno Rossi Qua Fev 06, 2013 6:08 pm

fheliojr escreveu:allex, soh por curiosidade, de qual set de caixas vc mais gosta (sem ter q se preocupar em carregar, etc)? e entre uma 4x10 e uma 2x12?

No mesmo tópico um pouco acima o Allex disse:

^ Já disse várias vezes que um par de 1x12 é minha combinação preferida se eu tiver que carregar, guardar, etc...

não sei se ja ajuda... sobre nao ter que carregar nao é comigo. rsrs

Quanto a preferência dele entre 4x10 e 2x12 não posso te ajudar Razz
Bruno Rossi
Bruno Rossi
Membro

Mensagens : 344
Localização : São José dos Campos

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bruno Rossi Qui Fev 07, 2013 1:03 pm

Bom, já está tudo praticamente comprado.

Quanto ao falante, ainda resta a dúvida... aqui na minha cidade achei o 15 steel 300watts em um ótimo preço e pela loja virtual onde eu compraria o 15steel 400 sairia por 12 reais mais caro. Será que compensa comprar o 400 e contar com a sorte dos correios fazerem um bom serviço ou nao fará diferença?
Bruno Rossi
Bruno Rossi
Membro

Mensagens : 344
Localização : São José dos Campos

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por gpraxedes Dom Fev 10, 2013 12:33 am

Um dia desses tinha um 1x15 no Ml com b e C da teksound sendo torrada por 670...

____________________________
Cantai ao Senhor um novo cântico, tocai bem e com júbilo. Sl 33:3.
gpraxedes
gpraxedes
Membro

Mensagens : 7475
Localização : Manaus

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bruno Rossi Sex Fev 15, 2013 1:13 am

Pessoal, ainda nao me decidi sobre somo vai ser o acabamento da caixa...

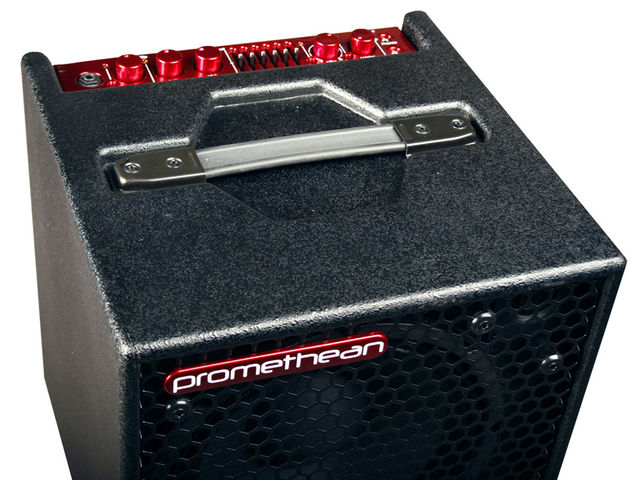

gosto bastante deste acabamento dos promethean
Caixa handmade 1x15  - Página 2 Promethean1-640-80

Alguém sabe onde posso mandar fazer este acabamento e sei é facil de fazer e nao sai tao caro?
rsrs
Bruno Rossi
Bruno Rossi
Membro

Mensagens : 344
Localização : São José dos Campos

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por murilouem Sáb Fev 16, 2013 2:39 pm

allexcosta escreveu:
Quanto fica a Teksound com B&C mesmo?

1x15 reduzida cone celulose falante B&C Neodimio de 400 rms em carpete preto = R$980 + frete
1x15 normal cone celulose falante B&C Neodimio de 400 rms em carpete preto = R$1180 + frete

Allex, comentei com um amigo sobre as caixas (como a Teksound, por exemplo) com falantes B&C e Eminence, e ele me disse "não que seja fácil de isso acontecer, mas se der problema em um falante desses.. onde é que você consegue um reparo ou uma assistência autorizada da marca"... Você acredita que isso seja uma "desvantagem" em usar uma caixa com um falante dessas marcas ? Falantes nacionais (Snake, Selenium, etc..) seriam uma opção melhor ?

____________________________
Baixos: Music Man StingRay 5c HH Natural (2006), Tobias Growler 5c 18v Natural, Bass Collection 5c Fretless
murilouem
murilouem
Membro

Mensagens : 326
Localização : Maringá-PR

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por allexcosta Sáb Fev 16, 2013 3:42 pm

^ Velho, se o cara te vende uma caixa com falante B&C ele tem acesso a esses falantes. Falante bom em caixa boa dificilmente dá pepino, mas se, sei lá, depois de 8 anos de uso constante rolar alguma treta uns 400 ou 500 Reais em um falante novo é um investimento normal.

Outra coisa, não é pela Teksound ser anunciante do fórum, até porque eu não ligo pra isso, mas acredite, pelo preço que esses falantes chegam ao Brasil o lucro que ele tem nessas caixas é mínimo. Seguramente BEM menor do que o lucro normal de equipamentos feitos aqui.

____________________________
O fascismo não é só uma opção política, mas também uma doença da alma...
allexcosta
allexcosta
Administrador

Mensagens : 54330
Localização : Terra

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Thales_Sr Sáb Fev 16, 2013 3:49 pm

Bruno Rossi escreveu:Pessoal, ainda nao me decidi sobre somo vai ser o acabamento da caixa...
gosto bastante deste acabamento dos promethean

Alguém sabe onde posso mandar fazer este acabamento e sei é facil de fazer e nao sai tao caro?
rsrs
Esse acabamento não parece fácil de fazer não... Não é um carpete ou tecido sobre a madeira, é parecido com uma tinta, sei lá...

____________________________
Regras do Fórum - CUMPRIMENTO OBRIGATÓRIO - Regras de Netiqueta - TODOS LEIAM POR FAVOR
Thales_Sr
Thales_Sr
Moderador

Mensagens : 7435
Localização : Aracaju/SE

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por allexcosta Sáb Fev 16, 2013 10:01 pm

É um tipo de pintura industrial de alta resistência. Tem que ir em alguma empresa que trabalha com isso e perguntar.

____________________________
O fascismo não é só uma opção política, mas também uma doença da alma...
allexcosta
allexcosta
Administrador

Mensagens : 54330
Localização : Terra

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bruno Rossi Sáb Fev 16, 2013 10:36 pm

Eu procurei o nome especifico da pintura mas nao encontrei... precisava do nome pra ir atrás de alguem que faça scratch
Bruno Rossi
Bruno Rossi
Membro

Mensagens : 344
Localização : São José dos Campos

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por André Souza Dom Fev 17, 2013 12:21 am

Pintura em resina de alto impacto.

____________________________
"Que minhas palavras sejam breves e minhas ações eternas."
André Souza
André Souza
Membro

Mensagens : 2168
Localização : Salvador; Bahia

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por murilouem Dom Fev 17, 2013 12:11 pm

allexcosta escreveu:^ Velho, se o cara te vende uma caixa com falante B&C ele tem acesso a esses falantes. Falante bom em caixa boa dificilmente dá pepino, mas se, sei lá, depois de 8 anos de uso constante rolar alguma treta uns 400 ou 500 Reais em um falante novo é um investimento normal.
Concordo contigo, o problema é quando esse prazo para "dar problema" fica longe desses 8 anos... por exemplo, uns 8 meses, sei lá...
Minha preocupação seria esta apenas
allexcosta escreveu:
Outra coisa, não é pela Teksound ser anunciante do fórum, até porque eu não ligo pra isso, mas acredite, pelo preço que esses falantes chegam ao Brasil o lucro que ele tem nessas caixas é mínimo. Seguramente BEM menor do que o lucro normal de equipamentos feitos aqui.
Também acredito que a margem de lucro da Teksound nessas caixas com falantes B&C é bem pequena...andei vendo uns preços de falantes B&C em outros lugares e realmente o preço da Teksound (tanto para as caixas quanto para os falantes vendidos separadamente) é excelente.

____________________________
Baixos: Music Man StingRay 5c HH Natural (2006), Tobias Growler 5c 18v Natural, Bass Collection 5c Fretless
murilouem
murilouem
Membro

Mensagens : 326
Localização : Maringá-PR

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bruno Rossi Dom Mar 17, 2013 2:06 pm

Pessoal, montei minha caixa ontem 16/03
ainda não fiz nenhum show ou ensaio com ela
mas até então as impressões são positivas.
A caixa ficou leve se comparada a 4x10 e muito menor...
vai facilitar bastante minha vida hahaha mas obviamente não é tão leve quanto 1x12.
Aproveitei a onda da portabilidade e peguei um Carvin bx 500 tb rsrs


Bruno Rossi
Bruno Rossi
Membro

Mensagens : 344
Localização : São José dos Campos

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bean Ter Ago 13, 2013 1:00 pm

Estou fazendo um projeto de uma caixa o mais forte possível, levando em consideração a possibilidade de transportá-la sem a necessidade de um guindaste. Também que não quero aquele grave soprando. Busquei um bom alto falante potente, que tivesse também o QTS baixo para conseguir uma caixa menor, e  encontrei o Eminence Kappa Pro 15 A. Utilizei o WinISD e fiz uma simulação que rendeu o seguinte projeto:

Dimensões do cubo: 56,75 cm x 88,15 cm x 35,81 cm (profundidade).

Informando que que usaria um amplificador de 400 watts nessa caixa tive a seguinte resposta:

Number of drivers : 1
Box type : Vented
Box size : 137,7 l
Tuning frequency : 49,96 Hz
Vent : 3 vent(s)
13,54 cm length for each
10,20 cm round


Relative
Freq Gain SPL
[Hz] [dB] [dB]
20,00 -31,38 95,64
25,00 -23,89 103,13
30,00 -17,82 109,20
35,00 -12,79 114,23
40,00 -8,64 118,38
45,00 -5,40 121,62
50,00 -3,10 123,92
55,00 -1,67 125,35
60,00 -0,88 126,14
65,00 -0,47 126,55
70,00 -0,27 126,76
75,00 -0,17 126,85
80,00 -0,12 126,90
85,00 -0,10 126,92
90,00 -0,09 126,93
95,00 -0,09 126,94
100,00 -0,08 126,94

Esses 3 dutos deram um vent mach de apenas 0,03.

Pelo o que entendi, o pico de frequencia foi em torno de 45 hz com 11,98 ms de atraso.


Alguem sugere algum ajuste?
Bean
Bean
Membro

Mensagens : 16
Localização : **

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Ruds Ter Ago 13, 2013 2:17 pm

^ Pelos parâmetros dele, esse falante que vc escolheu é muito bom e segue bem a linha que vc está procurando. O único porém é que o Xmax dele poderia ser um pouco maior pra um falante desse porte. Mas é aceitável. O Xlim pelo menos é alto o suficiente.

Sobre seu projeto, ele está bom. Resposta flat e dutos adequados. Aquele pico que vc se refere é só no atraso de grupo, não na resposta em frequência. A resposta está bem plana.

Mas vc tem certeza que vai fazer uma caixa de 137,7l (líquidos)Question QuestionQuestion

Essa seria uma caixa bem grande. Provavelmente irá precisar de reforço estrutural e vai pesar um bocado. Ainda mais com esse falante de quase 8kg. O mais convencinal é algo entre 80l e 100l (líquidos).

Se vc diminuir o volume da caixa, vai perder um pouco de extensão de graves e a curva vai ficar mínima coisa menos plana. Teria que ajustar a frequencia de ressonância um pouco acima, tipo uns 52Hz.

Mas, em compensação, vc vai poder jogar um pouco mais de potencia nela, pq o falante vai excursionar um pouco menos. Isso pode ser uma boa, já que o Xmax desse falante não é tão grande assim.
Ruds
Ruds
FCBR-CT
FCBR-CT

Mensagens : 1158
Localização : Curitiba

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bean Ter Ago 13, 2013 2:22 pm

A litragem com selenium, bravox e falantes do genero ficam até maiores. Uma vez fiz uma caixa com um bravox e ela ficou horrivel, além de gigante. Então eu posso reduzir um pouco a litragem? Farei uns testes e posto aqui.
Bean
Bean
Membro

Mensagens : 16
Localização : **

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Ruds Ter Ago 13, 2013 2:30 pm

^ Pode reduzir sim. Vc pode fazer com o volume que vc quiser (bom... quase).

Esse volume aí é o que o software calcula para uma resposta mais plana. Mas dificilmente vc usa exatamente o volume que ele calcula. Nesse seu caso, como o falante é forte, vc pode diminuir esse volume que a resposta da caixa ainda vai ser bem boa. Sugiro vc experimentar com 90l e sintonia em 52Hz.

E veja que esse volume que vc coloca no software é o volume interno líquido, já descontados os volumes ocupados pelos dutos, falantes e qquer outra coisa que haja dentro da caixa. Isso aí é volume de ar apenas. Tb não esqueça de descontar a espessura das paredes da caixa e recuos, se vc considerar medidas externas.
Ruds
Ruds
FCBR-CT
FCBR-CT

Mensagens : 1158
Localização : Curitiba

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bean Ter Ago 13, 2013 2:46 pm

Na aba das medidas da caixa eu marquei a espessura da madeira 22mm. Pelo que entendi, as medidas que ele me dá são as medidas externas de arco com a espessura da medeira que escolhi. Estou certo?
Bean
Bean
Membro

Mensagens : 16
Localização : **

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Bean Ter Ago 13, 2013 2:49 pm

Ajustando de acordo com suas dicas ficou assim:

50,00 cm x 77,00 cm x 32,00 cm

Number of drivers : 1
Box type : Vented
Box size : 90,0 l
Tuning frequency : 52,00 Hz
Vent : 2 vent(s)
12,31 cm length for each
10,20 cm round


Relative
Freq Gain SPL
[Hz] [dB] [dB]
20,00 -31,97 95,05
25,00 -24,72 102,30
30,00 -19,11 107,91
35,00 -14,71 112,32
40,00 -11,20 115,82
45,00 -8,39 118,63
50,00 -6,16 120,86
55,00 -4,40 122,62
60,00 -3,03 123,99
65,00 -2,01 125,01
70,00 -1,25 125,77
75,00 -0,70 126,32
80,00 -0,32 126,70
85,00 -0,05 126,97
90,00 0,13 127,15
95,00 0,25 127,27
100,00 0,33 127,35


Esse tamanho me parece adequado. Acho que dá pra colocar no porta malas de um carro.
Bean
Bean
Membro

Mensagens : 16
Localização : **

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Ruds Qua Ago 14, 2013 8:22 am

^ Ficou bom e agora está mais "transportável".

Se eu fosse fazer uma caixa assim, eu também mudaria essas medidas e usaria compensado naval de 20mm. Ficaria ainda melhor de transportar.
Ruds
Ruds
FCBR-CT
FCBR-CT

Mensagens : 1158
Localização : Curitiba

Ir para o topo Ir para baixo

Caixa handmade 1x15  - Página 2 Empty Re: Caixa handmade 1x15

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Ir para o topo Ir para baixo

Página 2 de 2 Anterior  1, 2

Ir para o topo

- Tópicos semelhantes


Permissões neste sub-fórum
Não podes responder a tópicos
