Converter David Eden WT500 de 220V p 110V

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Dom Ago 31, 2014 1:43 pm

Bom dia galera.
Estou tendo um problema, que com certeza outros ja tiveram ou terão.

Encomendei um Eden WT500, mas qndo fui buscar, só tinha em 220V

Ainda não peguei o amp, mas gostaria de saber se alguem tem um modelo desse, se seria possivel fazer a conversão interna, mudando a entrada do trafo (se este amp permite isso).

Outra possibilidade seria usar um trafo externo 110/220 , mas confesso q tenho medo de aumentar o "HUM" por conta disso

Alguem do forum ja abriu algum Eden p ver se ele da esta possibilidade?

Valeu!
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Boss2K em Dom Ago 31, 2014 1:59 pm

WT500 (Semi Parametric Bass Equalizer) ou WTX500 (Bass Amplifier)?

Se for o WTX ...


Boss2K
Membro

Mensagens : 7917
Localização : Brasília, DF

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Dom Ago 31, 2014 2:44 pm

Obrigado Boss! Pena q esse esquema é p o WTX (acredito q seja digital)

No meu caso seria o WT550 mesmo (não tenho aind aem mãos p abrir p ver, mas deve ser com trafo toroidal, ou trafo "simples" mesmo


Última edição por Regis Rocha em Dom Ago 31, 2014 5:26 pm, editado 1 vez(es)
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Boss2K em Dom Ago 31, 2014 4:16 pm

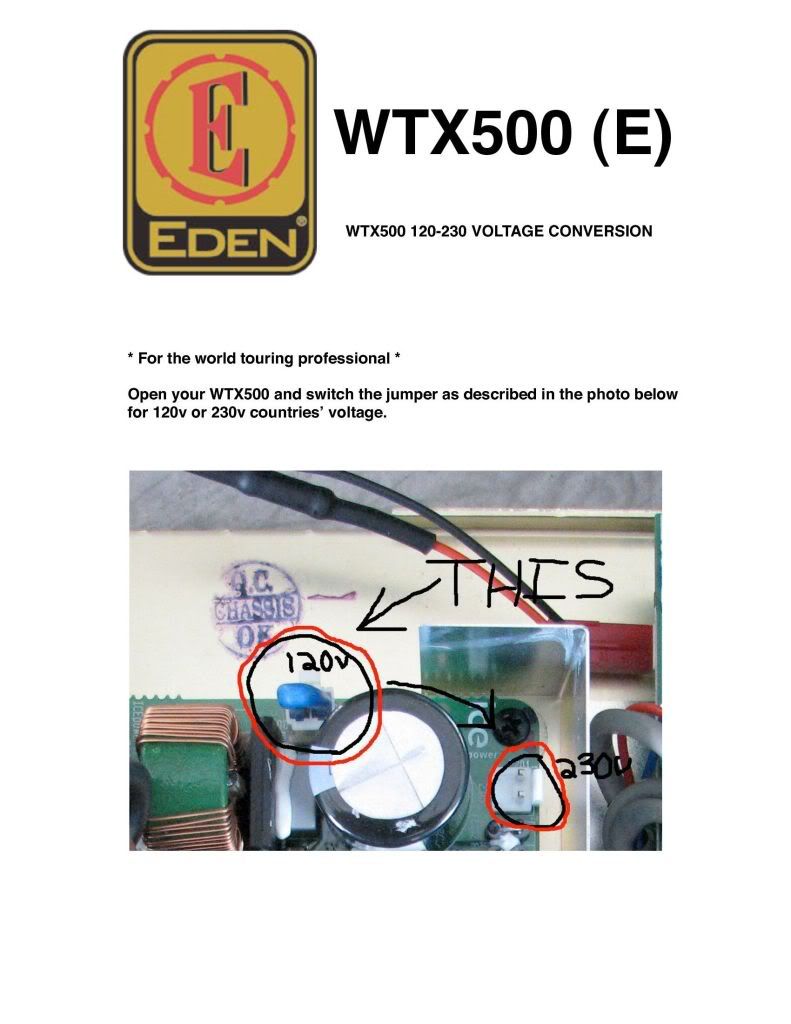

Não seria só virar o fusível? veja:


Boss2K
Membro

Mensagens : 7917
Localização : Brasília, DF

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Dom Ago 31, 2014 5:25 pm

Não é boss. O fusivel é apenas proteção. Com certeza mudando a tensão de alimentação (se houver como) terá tbem q substituir o fusível de entrada (isso se for na entrada do trafo).
Isso varia conforme o projeto de cada aparelho.

A sim...essa foto é de outro modelo (talvez o WT500 antigo q era bi-amp)

Eu escrevi o modelo errado no titulo (não consegui corrigir)

O modelo correto em questão é:

WT 550

Não sei pq a Eden faz essa confusão com os modelos
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Dom Ago 31, 2014 5:27 pm

O modelo correto é
WT 550
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por joabi em Dom Ago 31, 2014 5:33 pm


Talvez esse link ajude:

http://www.edenampsforum.com/index.php?topic=20296.0

avatar
joabi
FCBR-CT
FCBR-CT

Mensagens : 4924
Localização : Campinas - SP

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Dom Ago 31, 2014 5:46 pm

Valeu Joabi!!!

Esse link com certza vai ajudar!

Vou ler com calma, mas ja vi q é um trafo comum, com varias entradas (pode ser comutado)
Pelo menos no da foto é assim. Espero q o q venha para cá tbem seja (inclusive tem um diagrama de ligações do primario do trafo)!

Tbem vi por cima q o cara comutou a entrada e teve problemas de ruido, mas agora preciso lerc calma p ver o q aconteceu!

Valeu mesmo Joabi!

Vou pegar o 220V mesmo sem medo

ABraços!!!
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Boss2K em Dom Ago 31, 2014 6:18 pm

Regis Rocha escreveu:Não é boss. O fusivel é apenas proteção.
Você prestou atenção no compartimento do fusível? 110 e 022 (220 de cabeça para baixo)

Se virar, ele conecta outro circuito ...

Acho meio sem sentido, se o aparelho vem travado para uma voltagem e o fusível podendo mudar somente de posição ...

Enfim, como o modelo é outro ... veja isso aqui:





http://www.edenampsforum.com/index.php?topic=17982.0

Boss2K
Membro

Mensagens : 7917
Localização : Brasília, DF

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Dom Ago 31, 2014 9:36 pm

Eu vi boss! Achei estranho essa "Inversão de lado" , mas afinal q como é outro modelo, é bem diferente. Mas o link q vc postou e as fotos solucionam o problema!!!

Amanha mesmo estou trazendo o 220V e assim q tiver em mãos, eu conto alguma coisa por aqui!!

Muito obrigado mesmo galera pela ajuda!!
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Boss2K em Dom Ago 31, 2014 10:27 pm

Regis Rocha escreveu: (...) Achei estranho essa "Inversão de lado"

Twist escreveu:Make sure if you replaced the fuse that you didn't put it in upside down. By that I mean some fuse holders are wired for 110v or 220v and by flipping the fuse holder around it makes contact with a different winding.

http://music-electronics-forum.com/t16561/

Boss2K
Membro

Mensagens : 7917
Localização : Brasília, DF

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Qui Set 04, 2014 10:44 am

Apenas para dar o Feedback..

Foi feita a alteração de voltagem conforme o link do site da propria Eden
(fazendo a comutação dos fios do primário do trafo internamente ao amp, apenas mudando a posição dos terminais) e boa !!

Já esta funcionando normalmente em 120V !!

Mt obrigado pela ajuda pessoal!!! (se não fosse pela ajuda não teria comprado este amp!)

avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Edes em Qui Set 04, 2014 12:53 pm

Rapaziada, To com esse problema
O meu veio 220v, na minha casa é tudo 110.
Alguém já fez esse tal jumper? é garantido sem risco?

Grato a qq informação
avatar
Edes
Membro

Mensagens : 6
Localização : Sp-sp

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Qui Set 04, 2014 3:37 pm

SE seguir certinho o esquema não tem erro! Na duvida, leve p qlquer eletronico. No fundo d carcaça do amp ja tem esse esquema de ligação.
Lembrando q vc vai fazer o fechamento para 120V e não 100V Wink
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Troca de fusível

Mensagem por danielferreiradz em Dom Nov 16, 2014 9:06 pm

Olá, pessoal!

Vocês no final das contas trocaram ou não o fusível após fazer a comutação dos cabos? Segui o diagrama e alterei de 220v para 120v sem trocar o fusível e pelo menos aqui em casa tá funcionando de boa!

É preciso trocar mesmo? Terei problemas? Qual o fusível adequado se tiver que trocar?

Obrigado a todos.
avatar
danielferreiradz
Membro

Mensagens : 101
Localização : São José do Rio Preto - SP

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Seg Nov 17, 2014 9:56 am

É importante trocar ! Provavel vc nao usou a potencia dele "No talo", ou mesmo, se tiver uma variação maior de tensão vai queimar.

Vc está praticamente dobrando a corrente de entrada. Lembrando q o fusível é especificado para a corrente máxima de trabalho . Por isso o q vem original funciona, mas se elevar o volume, breve vai abrir.
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por danielferreiradz em Seg Nov 17, 2014 10:01 am

Nossa, muito obrigado Regis! Não ligo mais, hehe!
Você sabe qual o valor do fusível para operar 120v?
Não achei especificando em lugar nenhum.

Valeu mesmo! Very Happy
avatar
danielferreiradz
Membro

Mensagens : 101
Localização : São José do Rio Preto - SP

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Cabrerafael em Seg Nov 17, 2014 10:25 am

Segundo as leis da física a corrente é o dobro quando se usa metade da tensão.
avatar
Cabrerafael
Membro

Mensagens : 203
Localização : Valinhos-SP

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por danielferreiradz em Seg Nov 17, 2014 11:39 am

Valeu, Cabrerafael, mas sou COMPLETAMENTE leigo no assunto. Isso aí soou grego pra mim, kkkk...

Não tem um modelo, pra eu só chegar na loja e pedir?

Obrigado.
avatar
danielferreiradz
Membro

Mensagens : 101
Localização : São José do Rio Preto - SP

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Seg Nov 17, 2014 11:57 am

Não me recordo ao certo da corrente do fuzivel original, mas p facilitar é como o amigo disse acima, apenas dobra o valor . SE não me engano tem os valores dos fusiveis p cada tensão no manual. ACHO q o q vem é 4 A, então coloca o de 8 A

P resumir (sem levar em conta perda de sinal, aquecimento, etc)

P (W)= I(A)x E (V)

750 W (maior potencia fornecida pelo amp) = I x 220V

I= 750/220 I = 3,4A (isso p 220 V, então provavel q o fusivel original seja de 4 A)

Agora, p 127V :

I = 750 / 110 V (considerando a menor tensão q possa ser fornecida)

I = 6,8 A

Não sei se vai encontrar fusivel de 7 A, então coloca um de 8 A q esta de bom tamanho!!
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por allexcosta em Seg Nov 17, 2014 12:00 pm

Não seria legal mandar um email detalhado pra Eden, só pra garantir?
avatar
allexcosta
Administrador

Mensagens : 40355
Localização : Terra

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por danielferreiradz em Seg Nov 17, 2014 12:33 pm

Entendi.

Muito obrigado Regis Rocha e Cabrerafael! A princípio abro o compartimento e verifico o valor do fusível então; Regis Rocha você utilizou de 8A mesmo quando fez a mudança do seu?

allexcosta estava tentando fugir do Inglês, mas você tem razão. Imprudente não confirmar, sabendo que eles têm até um fórum específico pra isso. Valeu!
avatar
danielferreiradz
Membro

Mensagens : 101
Localização : São José do Rio Preto - SP

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Seg Nov 17, 2014 2:03 pm

Aproveitei o almoço e dei uma olhada em casa. No manual ele indica 8A . Eu coloquei um de 10 A, pois não encontrei um de 8A . Assim q achar, substituo !
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por danielferreiradz em Seg Nov 17, 2014 2:51 pm

Regis Rocha obrigado mais uma vez, meu caro! Amigos

Aproveitando a deixa, existem vários manuais do WT550. No meu por exemplo não havia a informação sobre os fusíveis que o Regis postou. Baixei outra versão do manual onde encontrei as especificações citadas. Acredito que pode ser útil:



Nem precisei esperar a resposta da Eden, mas de qualquer forma se for algo diferente do que foi postado aqui retifico as informações.

Gratidão pelo Fórum! Abraço a todos!
avatar
danielferreiradz
Membro

Mensagens : 101
Localização : São José do Rio Preto - SP

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por danielferreiradz em Sex Nov 21, 2014 11:47 am

Trazendo um feedback do fórum da Eden:

"Found it. 8 A is ok for you.
Model T8A 250V 5x20 mm"


Obrigado a todos!
avatar
danielferreiradz
Membro

Mensagens : 101
Localização : São José do Rio Preto - SP

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Sex Nov 21, 2014 12:06 pm

up
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por RodrigoVeniCreator em Dom Ago 16, 2015 11:38 pm

Boa noite pessoal! Estou aproveitando este topico pois acredito que podem me ajudar! Tenho um Eden Wtx500 120 vac e minha regiao é 220! Consigo fazer esta conversao atraves do Jumper interno? Quem puder me enviar links com instruçoes e diagrama agradeço!

RodrigoVeniCreator
Membro

Mensagens : 7
Localização : Goiania

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V

Mensagem por Regis Rocha em Seg Ago 17, 2015 9:14 am

Blz Rdrigo!

Cara..da uma olhada no

http://www.edenampsforum.com/

Acredito q p esse modelo seja apenas o jump mesmo.

So verifique abrindo a tampa do amp se não tem mais alguma indicação, ou mesmo no manual, a respeito do fusivel

up
avatar
Regis Rocha
Membro

Mensagens : 222
Localização : Campo Largo PR

Voltar ao Topo Ir em baixo

Re: Converter David Eden WT500 de 220V p 110V
