Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Jul 06, 2014 11:20 pm

BH tem um curso importante de construção de viola caipira. Eu queria muito fazê-lo, pois é um dos projetos que tenho para o futuro, quando começar com os acústicos.
Pra você pode ser uma opção, pois há princípios semelhantes e a viola é até mais complexa.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Paulo Penna Dom Jul 06, 2014 11:26 pm

Emachado, ai é muito.
Não tenho pretensão de virar luthier, só queria construir uma guitarra e um baixo com minhas mãos....
Paulo Penna
Paulo Penna
Membro

Mensagens : 3994
Localização : BH

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Ter Jul 08, 2014 9:37 pm

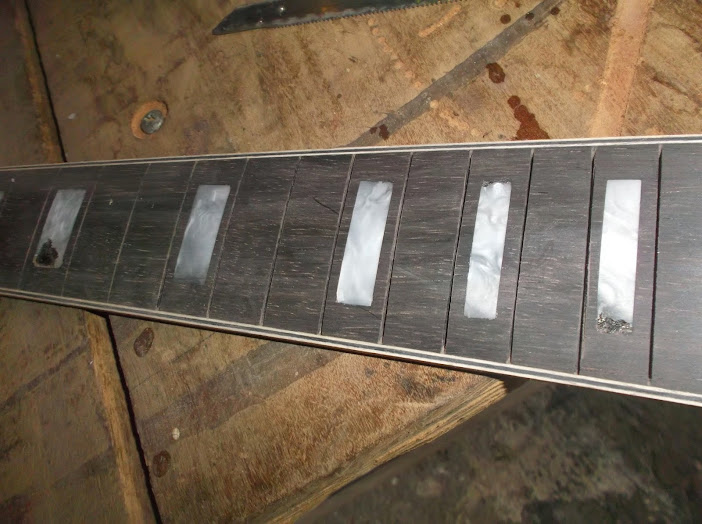

Tinha percebido que os inlays não estavam bons, os retângulos estavam opacos e com cantos deformados. Pensei que era madeira impregnada do lixamento e do enchimento com araldite.
Quando dei o último acabamento com lixas pude perceber que não era nada disso: a profundidade estava muito pequena e no lixamento os cantos ficaram ou muito finos (opacos) ou deformados.

Fiquei ontem o dia inteiro para retirar com todo o cuidado o inlay sem retirar lascas dos cantos e deformar as cavidades. Trampo pra caramba.
Para tal foram fundamentais o uso de formão pequeno e faca.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1336

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1338

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1340

Medida grosseira das cavidades.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1342

Dá um trabalhão acertar as laterais em perpendicular.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1343

Minha máquina não é lá muito boa, mas posso afirmar que ficou até melhor do que antes.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1347

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1351

A tremida dá a impressão dos cantos não terem definição, mas está ótima a incrustação.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Fernando Zadá Ter Jul 08, 2014 10:03 pm

emachado escreveu:Zadá, eu recomendo, é um hobby apaixonante.
Eu nem estou dormindo direito, dada a proximidade de ouvir o som que sairá dela.
Este projeto eu fiz para dar conta de dois desafios: braço colado e acabamento rebuscado.
O primeiro tirei de letra, os ângulos e encaixes estão perfeitos.
Quanto segundo, ainda tenho muitas dúvidas de como finalizar o acabamento.
Vicia.

Se eu pudesse ia pra cidade do Samuel virar aprendiz dele!! Rsss
Mas pra ser um segundo trampo mesmo que deve dar para fazer coisas bem bacanas mesmo!! Rsss
Fernando Zadá
Fernando Zadá
Moderador

Mensagens : 14315

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Ter Jul 08, 2014 11:55 pm

Trampo está ficando maneiro pacas !
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sex Jul 11, 2014 7:29 pm

O trampo está chegando ao fim.
A última usinagem foi o shape do braço.

Decidi fazer com shape entre D e C (a diferença está nas laterais). Com os 6mm da escala, finalizei com 24mm de profundidade no 1º traste e 25,4 no 11º.

Marcações das linhas antes feitas em papel com as medidas de distância dos cantos.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1367

Primeiros recortes com facas e grosas.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1368

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1369

Com uma viga suspensa fica mais fácil o lixamento com lixas 80, 150 e 220 para dar o shape. Usei também lima redonda e chata. Os cantos e detalhes são feitos principalmente com um cilindro (cabo de vassoura) e lixas.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1373

Deixei um limite para usinar só ao final, pois se descuidar e lixa retira material demais e o braço fica mais estreito que a escala.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1375

Abertura das cavidades para o inlay em três camadas. Tenho que acertar o detalhe da ponta do headstock com formão e faca.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1370

Braço quase pronto.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1377

Dá um trabalhão acertar a simetria no ressalto do tróculo e transição do braço para o headstock.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Breno_Barnabe Sex Jul 11, 2014 10:20 pm

Caraca Evandro, que beleza!
Esse deve ser o instrumento mais trabalhoso que você já fez né?
Breno_Barnabe
Breno_Barnabe
Membro

Mensagens : 5361
Localização : São Paulo

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sex Jul 11, 2014 10:28 pm

E ai Breno, tudo bem?
De fato é o mais difícil.
Vire e mexe comento que acho os neckthrough mais fáceis.
A Lespa é enjoadinha mesmo, mas é que não uso moldes ou templates. Para os próximos vou fazê-los.
Creio que faça um precision azul bebê 7ender com caps Quarter Tone da Malagoli.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Sex Jul 11, 2014 10:31 pm

Quando vai fazer meu Rickodoni? Very Happy
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sex Jul 11, 2014 10:33 pm

Oh Siodoni, em 2 anos estarei com uma estrutura suficiente para receber encomendas.
Mas confesso que quase vendi o Rickemachado algumas vezes.

por enquanto, somente estocando boas madeiras.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Sex Jul 11, 2014 11:36 pm

Ja deixe meu numero reservado! up
Se for vender me avise...
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sáb Jul 12, 2014 7:21 pm

Lixas e mais lixas. 120, 150, 220, 320, 400, 600, 800, 1200.
Mas finalmente cheguei na fase de acabamento.
Vou deixar a colagem da escala e braço para depois de instalado o binding.

Acerto das cavidades do binding do headstock com facas.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1379

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1382

Para o correto alinhamento das tarraxas fiz um projetinho no papel, mas o acerto das medidas foi no headstock mesmo. As MIs devem ficar paralelas.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1387

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1388

Deveria utilizar a furadeira de coluna de meu pai, mas arrisquei furar na manual mesmo e deu certo.
O furo passante de 3mm é o guia da broca. A linha serviu para checar o alinhamento em que saiu a broca e também vai ajudar no alinhamento das tarraxas e ponto de fixação do parafuso.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1390

Eu peco por seguir um princípio: "retirar sempre a menor quantidade de madeira". Desta forma, faço um furo de 10mm para encaixe da parte mais grossa da tarraxa e um de 8mm para a mais fina (rosca de aperto que vai por cima). Para as cavidades de captadores também retiro a menor quantidade possível de material. É só sisma mesmo, coisa inútil na maioria das vezes.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1391

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1392

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1393

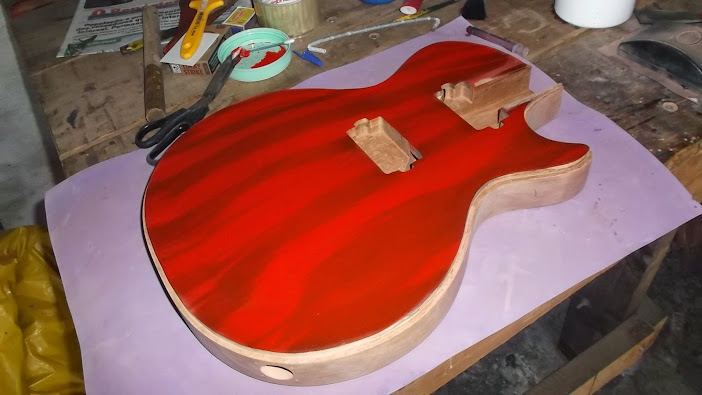

Não achei o tingidor que queria (vinho) e vou fazer mais testes com anilinas vinho, azul e vermelha, assim como com os tingidores base água preto e vermelho.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Luiz Bass Sáb Jul 12, 2014 7:43 pm

Show...
Luiz Bass
Luiz Bass
Membro

Mensagens : 175
Localização : Peruibe - São Paulo

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Sáb Jul 12, 2014 9:10 pm

Ficando chique mesmo ...

Anilina desbota rápido , você não achou o Tingidor vermelho e preto para fazer o vinho ?

Pelo menos o vermelho e um betume para fazer a mistura para vinho quem sabe ...
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sáb Jul 12, 2014 9:19 pm

Uchoa, tenho o preto e o vermelho da Acquacolor. Tons muito bonitos, mas o preto deixa o vermelho opaco e próximo ao marrom. Para o vinho mesmo terei que usar azul com o vermelho.
A combinação é esta aqui:
vermelho + azul = roxo
vermelho + roxo = vinho

Desta forma, com pouco de azul eu chego no vinho.
Vou com mais tempo até o Gasômetro na próxima terça e vou procurar de novo.
Vou aproveitar para fazer um tour nas madeireiras e procurar algumas espécies.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Sáb Jul 12, 2014 9:33 pm

Negócio vai ser fazer misturas mesmo , já vi um Luthier conhecido meu usar tinta de caneta no verniz para chegar a um azul que ele queria no instrumento próprio dele ...

Quando eu vi parecia um azul com um pouco tom de cinza , não aquele azulão ... mas ele usou em verniz PU ! Experiências ... hehehe
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por fheliojr Dom Jul 13, 2014 11:21 am

siodoni escreveu:Quando vai fazer meu Rickodoni? Very Happy

 hyper
fheliojr
fheliojr
Membro

Mensagens : 11950
Localização : Fortaleza-CE

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por fabio887 Dom Jul 13, 2014 11:38 am

...


Última edição por fabio887 em Ter Jul 29, 2014 6:52 pm, editado 2 vez(es)

fabio887
Membro

Mensagens : 274
Localização :

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Breno_Barnabe Dom Jul 13, 2014 11:39 am

siodoni escreveu:Quando vai fazer meu Rickodoni? Very Happy
Acho que só depois do Barnabacker!  Cool
Breno_Barnabe
Breno_Barnabe
Membro

Mensagens : 5361
Localização : São Paulo

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Dom Jul 13, 2014 11:42 am

Breno_Barnabe escreveu:
siodoni escreveu:Quando vai fazer meu Rickodoni? Very Happy
Acho que só depois do Barnabacker!  Cool
Very Happy mas se ele fizer dois ao mesmo tempo diminui o trabalho né Very Happy
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Breno_Barnabe Dom Jul 13, 2014 3:03 pm

Com certeza! E sai um preço mais em conta pra gente!
Breno_Barnabe
Breno_Barnabe
Membro

Mensagens : 5361
Localização : São Paulo

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Jul 13, 2014 3:19 pm

Com nomes tão curiosos eu já estou ansioso para vê-los com o logo no headstock.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Luiz Bass Dom Jul 13, 2014 3:51 pm

O meu cofre ja esta com os dias contados daqui 2 anos vai pra casa do evandro kkk
Luiz Bass
Luiz Bass
Membro

Mensagens : 175
Localização : Peruibe - São Paulo

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Bosclima Dom Jul 13, 2014 6:08 pm

Põe um Rick 4080 na lista Very Happy kkkk (A guitarra está ficando muito bacana)
Bosclima
Bosclima
Membro

Mensagens : 131
Localização : São Pedro

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Jul 13, 2014 7:08 pm

Este 4080 deve ter uma ligação interessante por conta de ter guitarra e baixo no mesmo corpo.
Geddy Lee
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Jul 13, 2014 9:19 pm

Hoje fiz mais umas trinta combinações para o tingimento e ainda estou insatisfeito.
Amanhã vou começar o acabamento com o que mais me agradar dentre as opções.
Para o top já fechei com uma leve camada de preto e várias de vermelho 2 de água x 1 de corante Acquacolor.
Agora, para o corpo e braço tá difícil.

Penso em fazer o "grain filler" com pequena adição de corante preto e várias demãos de vermelho 2 x 1 (na foto, 3ª opç~çao da direita para a esquerda).
Fiz testes com anilina vinho e azul mais os corantes Acquacolor, mas desisti de usar a anilina.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1394

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1410

Para quem for se aventurar na construção uma dica: cuidado com brocas chatas quando for abrir a cavidade do jack. Quase perdi todo trampo no corpo do Rickemachado e desta vez fui com muito cuidado. A broca tende a rachar a madeira quando forçada.
O ideal neste ponto é usar brocas fostner ou fazer pequenos furos com brocas finas (3 ou 4 mm) contornando o círculo e depois dar acabamento com grosas e limas.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1397

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1398

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1399
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Bosclima Dom Jul 13, 2014 11:15 pm

Essa última imagem deu uma boa "mostrada" no abaulamento do top, e ele ficou realmente muito bom. Agora, dentre as cores eu gostei muito dessa: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1394
Bosclima
Bosclima
Membro

Mensagens : 131
Localização : São Pedro

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Jul 13, 2014 11:37 pm

^Essa é a anilina violeta.
Eu estou tentando o Wine Red da Gibson, apiquei-a misturada ao vermelho e pura só para ver como ficaria.
Pra ficar neste tom de violeta tem que diluir bem mais do que eu usei, pois ao aplicar seladora e verniz dá uma escurecida. Pra você ter uma ideia, esta amostra ficou negra após os produtos indicados.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Seg Jul 14, 2014 8:09 pm

Finalmente dei início à fase de acabamento.

Aplicação de massa de madeira para ajudar a tapar os poros abertos do mogno. Pensei muito em fazer ou não esta etapa, mas ela ajudará a reduzir a quantidade de demãos de seladora e verniz. Bem, fiz uma única aplicação para ver no que dá.
Aplicação da massa de madeira F12 na cor mogno com espátula e plásticos de pote de sorvete para os cantos. Deixei bem fino e secou em meia hora.
Após o lixamento sai a camada e ficam os poros com um pouco do material.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1416

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1417

Uma aplicação bastante diluída de tingidor preto no top.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1418

Primeira aplicação de vermelho 2 de água x 1 de tingidor.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1422

Ainda estava ficando um vermelho vivo demais. Decidi misturar um pouco de preto e bem pouca anilina violeta.

Headstock com tingidor preto.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1431

Com uma aplicação de seladora:

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1434

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1436

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1438

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1443

Ainda faltam várias aplicações de seladora e verniz. Elas darão um aspecto "molhado" e ficará um pouco mais escuro.
É o que eu quero: um pouco mais escuro ainda.
Vou dar mais uma de seladora e providenciar as colagens e furações que faltam.

Reta final...
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Seg Jul 14, 2014 8:32 pm

Ta bem vermelha ein!
Mas tá ficando show.
A seladora não vai atrapalhar a penetração dos tingidores?
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Seg Jul 14, 2014 8:44 pm

Siodoni, a fase de tingimento já foi. Agora é só seladora e verniz.
Eles devem acentuar um aspecto como se estivesse molhado, principalmente o verniz.

Minha máquina não é muito fiel, está mais para o vinho/marrom do que vermelho.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Seg Jul 14, 2014 8:47 pm

A cor final é essa então?
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Seg Jul 14, 2014 8:49 pm

Em parte, porque ainda vai escurecer com o verniz.
Eu apliquei só uma de seladora por enquanto.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Seg Jul 14, 2014 9:02 pm

Mas irá escurecer o quanto você espera?
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Seg Jul 14, 2014 9:07 pm

Lá encima tem uma foto de testes onde aparece o que sobrou do top de muiracatiara.
Espero chegar no tom que está no centro da peça.
E no mogno o segundo (da direita pra esquerda) onde aparece uma viga com várias tentativas


Última edição por emachado em Seg Jul 14, 2014 9:09 pm, editado 1 vez(es)
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Seg Jul 14, 2014 9:08 pm

Aquele tom ficou bonito.
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Seg Jul 14, 2014 9:10 pm

Bem, será uma tentativa.
Vamos ver no que dá.
Se der errado ainda tenho a opção de voltar para a preta, que aliás é preferida da dona da pensão.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Seg Jul 14, 2014 9:16 pm

Dá certo sim!
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Qua Jul 16, 2014 11:34 pm

Mudança de rumo na Lespa.

Tentei me aproximar do vinho e não consegui com os corantes que tinha.
Tentei tingir a seladora e estava ficando bacana, mas vacilei no braço e lixei um pouco mais do que devia. Resultado, desbotou uma área significativa e, para não ficar diferente, vou cobrir tudo com preto e voltar para ideia inicial.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 XWicuYMLphRIW6ZiA8E7qRmYW334z4ZA_jX7LICMFsw=w558-h225-p-no

O vermelho até que ficou interessante, manteve o desenho do top , mas não gosto de instrumentos com vermelho vivo (royal). Nos anos 80 e início dos 90 até que eram comuns e bastante apreciados.

Antes, dei uma boa lixada e vou continuar com as camadas de seladora.
Vou usar nitrocelulose/duco automotivo preto e finalizar com verniz nitro.

Já está quase no ponto de selagem.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1452

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1453
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Qui Jul 17, 2014 8:19 pm

Sinceramente, prefiro a cor preta.
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Qui Jul 17, 2014 9:22 pm

Vai ser all black ?
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Qui Jul 17, 2014 9:46 pm

Isso mesmo Uchoa.
Farei ela toda preta, o que era minha ideia inicial.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Qui Jul 17, 2014 10:11 pm

Vai ser tingimento como você falou no começo ?
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Qui Jul 17, 2014 10:26 pm

Ainda daria para retirar o que apliquei de seladora e novamente tingir a madeira, mas vou tentar pela primeira vez trabalhar com laca nitrocelulose (duco).
Na verdade estou em dúvida se tento ainda voltar para o vinho tingindo o verniz e ou a madeira ou se vou de preto sólido mesmo.
Neste final de semana vou decidir.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Paulo Penna Qui Jul 17, 2014 10:37 pm

gibson é sempre laca.
Paulo Penna
Paulo Penna
Membro

Mensagens : 3994
Localização : BH

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Qui Jul 17, 2014 10:58 pm

Boa escolha aí , heheh !

Mas no Duco ficaria legal também .
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Paulo Penna Qui Jul 17, 2014 11:19 pm

emachado, no youtube vc acha uns bons modos de tingir os veios e aplicar verniz depois.
Paulo Penna
Paulo Penna
Membro

Mensagens : 3994
Localização : BH

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Jul 20, 2014 11:06 pm

Terei que terminar o binding para fazer a colagem de braço e escala.

Nesse ínterim, fiz as furações e posicionamento da ponte, cordal e captadores.
Para fazê-lo, tive que alinhar tudo em relação às cordas e escala. Os caps variam um pouco dentro da cavidade e os ajustei com a moldura para o correto alinhamento com ponte e cordas.
Como já disse antes, acho estranho quando os pólos dos caps estão desalinhados em relação às cordas, dá uma má impressão danada.
Depois de marcadas as posições no top, furei primeiro com uma broca de 11mm de 3 pontas (R$ 18,50 Dilmas por uma broca sem vergonha Irwin). A primeira furação é apenas para marcar a posição da broca, algo como 6mm de profundidade, pois depois tenho que furar no mesmo centro com broca de 9/16"/14mm para inserir as bordas da bucha dos pivôs. Feito isto reposiciono a broca de 11 e termino a furação até a profundidade necessária.
Para inserir as buchas "untei" com grafite em pó,afinal pode ser que um dia precise retirá-las...
Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1460

A Lespa tem uma inclinação na furação para os potenciômetros. Na cavidade rebaixei com broca chata e para encontrar a posição ideal, fiz um esboço em papel frente às medidas que tenho aqui. Com os furos no top ajustei a inclinação e o posicionamento correto dos pots e knobs
Ah, como fazem faltam os plates!
Na próxima vou construí-los, pois é um absurdo o que pedem por ai.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1461

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1464

Agora o trampo mais encrencado mesmo foi a colagem dos filetes para o binding. Levou um tempão e depois de várias colagens dos dedos (ficou um pouquinho de pele na guita, mas tudo bem) acho que ficou bom.

No binding do headstock poderei colá-los jácom as camadas necessárias, pois as curvas são pouco acentuadas.

No corpo o cutway é a curva mais difícil de obter. Para tal, após corte do laminado de madeira com régua, molhava-o e com o ferro de solda o dobrava apenas na região do cutway.
Colei uma a uma as camadas.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1467

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1471

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 DSCF1474
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Dom Jul 20, 2014 11:23 pm

Esses bindings devem ter dado um trabalho arrumado mesmo !

Vai ainda fazer preenchimento dos detalhes dos bindigs e depois passar uma lâmina para o nivelamento das mesmas ?

Legal em ver as fotos e continuo acompanhando e aprendendo.
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Jul 20, 2014 11:27 pm

Uchoa, ainda não nivelei os filetes, apenas um pequeno corte para amanhã acertá-los.
Olha, esse detalhe em madeira me custou grandes alterações no projeto e mais tempo até.
Contudo, este era um dos desafios.
Ainda quero fazer uma viola caipira e este recurso é comum neste instrumento.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 4 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Ir para o topo Ir para baixo

Página 4 de 6 Anterior  1, 2, 3, 4, 5, 6  Seguinte

Ir para o topo

- Tópicos semelhantes


Permissões neste sub-fórum
Não podes responder a tópicos
