Re: SX+Blindagem+Chiado Insistente

Mensagem por Lapetina em Ter Jul 26, 2011 9:10 am

Nem se de ao trabalho
nesse caso dará na mesma
avatar
Lapetina
Membro

Mensagens : 4124
Localização : Santos - SP

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por brucce em Ter Jul 26, 2011 9:16 am

^
Ai lasco-se. Se não diminuir a chiadeira, pode ser problema nos caps? São os originais do SX.

Outra coisa, a parte elétrica original é boa ou é melhor comprar novos fios blindados e refazer?
avatar
brucce
Síndico
Síndico

Mensagens : 3140
Localização : Santo André

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por wellrod em Ter Jul 26, 2011 10:22 am

Mais um link interessante:

http://www.stewmac.com/tradesecrets/ts0052_shielding.hzml

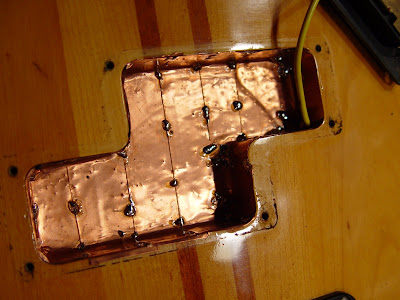

O que estou me referindo é a essa imagem... acho que isso é necessário e eu não fiz... apenas colei as fitas de cobre uma sobre a outra mas não existe condutibilidade ali entre elas... é necessário que elas sejam soldadas:




Fonte:http://2ndchanceguitars.blogspot.com/2009_04_01_archive.html


Outra forma sugerida pelo amigo Jucélio foi de fazer uma espécie de "espinha dorsal" com um fio bem fino e desencapado por toda a extensão da fita de cobre aplicada na madeira, como sugere o modelo no site abaixo:

http://www.sonfatherguitars.com/Electricmods.htm



Alguns diagramas para ligar no circuito:

http://www.talkbass.com/forum/f38/jazz-shielding-pictorial-big-images-warning-159191/index26.html


E nesse site, muitas fotos detalhadíssimas:

http://fotos.luthier.com.br/Luthieria/Shielding-Setup-SX-Jazz-Bass/4355348_iMMG6/3/255599961_mFJtc#255601287_hSFm4
avatar
wellrod
Membro

Mensagens : 2107
Localização : Rio de Janeiro

http://www.myspace.com/wellmusicrio

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por Thales_Sr em Ter Jul 26, 2011 12:46 pm

Hum, então tem que soldar a blindagem dos caps na blidagem do circuito e ligar o negativo do circuito na blindagem também? Se for isso ta fácil então rs
Sim, tudo que for blindagem tem que estar ligado ao terra do circuito.

a questão é se eu devo soldar esses gomos das fitas ou só o fato de um adesivo estar colado ao outro já faz o contato...
O ideal é testar com o multímetro, mede a condutividade entre as folhas. No meu baixo funcionou sem precisar usar solda entre as folhas.
avatar
Thales_Sr
Moderador

Mensagens : 7324
Localização : Aracaju/SE

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por wellrod em Ter Jul 26, 2011 12:59 pm

Pois é... é isso que vou testar hoje quando chegar em casa... em alguma coisa devo estar errando... ou nessa parte das placas ou da ligação dessa blindagem ao circuito...
avatar
wellrod
Membro

Mensagens : 2107
Localização : Rio de Janeiro

http://www.myspace.com/wellmusicrio

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por wellrod em Qua Jul 27, 2011 7:52 am

Olá amigos,

relatando meu processo de blindagem do fender... ontem a primeira coisa que fiz foi pegar o multímetro e testar cada área coberta pela fita de cobre, para saber se elas estando sobrepostas apresentavam condutibilidade... e o resultado foi positivo... todas as áreas estavam interligadas e os compartimentos dos captadores e dos pots também estavam interligados... o passo seguinte foi fazer com que a capa do captador também estivesse ligada... mas essa parte foi tranquila... foi só estender a malha um pouquinho para que ela passasse pelos parafusos que prendem a capa ao contrabaixo... eles foram encarregados de fazer essa ligação... até aí tudo perfeito... não foi necessário esses pontos de solda pela malha de cobre para ligar os pedaços...

depois foi a hora de refazer a ligação com o circuito... fiz exatamente o que os tutoriais e os amigos mostraram... ligar a gaiola diretamente no neutro do jack e não no pot de tone conforme eu havia feito... feito tudo isso, hora de testar...

e eis o momento do desespero... um "hum" (é assim que se escreve? ou humming?) apareceu até com os 2 pots dos captadores abertos...

aí fiz mais testes e descobri que o captador da ponte não estava mais funcionando... o desespero foi total... e o arrependimento também... porque eu fiz aquilo... etc etc etc...

passado o desespero, hora de colocar a cabeça no lugar e ver o que aconteceu... após alguns momentos analisando, vi que um fiozinho da bobina estava com mal contato... o que liga no neutro do captador... não dava pra soldar... então utilizei um pedacinho da fita de cobre e um pontinho de solda para reestabelecer a ligação...

religuei e montei o baixo e tudo voltou a funcionar perfeitamente... e o detalhe... sem os hummmmmmmmm irritantes que ficavam quando um dos captadores era ligado... digo que a gaiola de faraday funcionou uns 99%... só se você colocar o ouvido BEM perto da caixa de som você ouve um distaaante humm... mas nada que atrapalhe a sonoridade do instrumento...

bem... depois do susto, fiquei bastante satisfeito com o resultado...
avatar
wellrod
Membro

Mensagens : 2107
Localização : Rio de Janeiro

http://www.myspace.com/wellmusicrio

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por Lapetina em Qua Jul 27, 2011 8:40 am

^que bom que funcionou!!!!
quando ligamos e não funciona bate mesmo um desespero
nessas horas deliga, vai tomar uma breja e volta para reparar a m**** que vc fez. geralmente é besteira.

sua blindagem está 100% o hum que ouve é o característico dos Singles e nunca sumirá.

Bem vindo Ao Clube!
=D
avatar
Lapetina
Membro

Mensagens : 4124
Localização : Santos - SP

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por wellrod em Qua Jul 27, 2011 10:04 am

É... foram momentos TENSOS... rsrs
avatar
wellrod
Membro

Mensagens : 2107
Localização : Rio de Janeiro

http://www.myspace.com/wellmusicrio

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por Thales_Sr em Qua Jul 27, 2011 11:03 am

digo que a gaiola de faraday funcionou uns 99%... só se você colocar o ouvido BEM perto da caixa de som você ouve um distaaante humm...
É isso aí, na verdade 100% não dá pra ter com captadores magnéticos, como falei antes, eles, pela própria construção, são antenas, e não dá pra fechar eles todos na gaiola ou eles não captam as cordas, aí sempre vai ter um resíduo. Mas nada que atrapalhe.
avatar
Thales_Sr
Moderador

Mensagens : 7324
Localização : Aracaju/SE

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por wellrod em Qua Jul 27, 2011 12:54 pm

Mas fiquei bastante satisfeito com o resultado... era o que eu esperava... já tava quase desistindo...
avatar
wellrod
Membro

Mensagens : 2107
Localização : Rio de Janeiro

http://www.myspace.com/wellmusicrio

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por brucce em Seg Ago 01, 2011 7:52 am

E ae povo, apenas atualizando:

Consegui fazer a blindagem no SX, faltava mesmo só ligar os negativos no cobre.

Dai me empolguei e fui fazer no meu Ibanez ativo, foi complicadinho por causa de 300 fios ligados, todos cruzados, enfim, dose rs Depois de algumas horas consegui terminar a parada.

Agora to feliz, ambos quase sem ruídos!

Obrigado a todos!
avatar
brucce
Síndico
Síndico

Mensagens : 3140
Localização : Santo André

Voltar ao Topo Ir em baixo

Re: SX+Blindagem+Chiado Insistente

Mensagem por Lapetina em Seg Ago 01, 2011 8:41 am

^que maravilha!
parabéns!
cheers
avatar
Lapetina
Membro

Mensagens : 4124
Localização : Santos - SP

Voltar ao Topo Ir em baixo
