Clube "Frank by Colela"

Clube para os proprietários e admiradores do trabalho desenvolvido pelo Christiano Colela, depois de 4 anos de muito esforço e pesquisa.

Algumas palavras traduzidas do mestre Colela:

Eu gosto de músicos que não tem medo de mexer em um instrumento, tipo experimentar braços de um em corpo de outro, essas coisas.

Aqui eu vou mostrar uma criação minha na parte elétrica, onde eu utilizo chave de 5 posições com timbres já pre-setados. Ele usa um pre que desenvolvi para que o som se mantenha o mais perto possível de um som passivo mais com o vigor de um pre ativo (punch), sem deixar o som plastico como é normal em alguns pres do mercado. O nome dele é System 9, e é formado por duas placas com entradas independentes entre si (uma para o cap mais grave e outra para o cap mais agudo), para poder ser instalado em Baixos tanto de 01 captador qto em baixos de dois captadores.

O sistema básico funciona com 02 Potenciômetros, um de volume e um de tone, com a chave funcionando na seguinte configuração:

Posição 1 - Som "Jazz Bass": Liga os dois Single Coil, cada cap em uma placa independente do circuito, assim os caps não perdem impedância quando são ligados juntos;
- Captadores recomendados: Par de Fender Custom Shop 60;

Posição 2 - Som "Precision Telecaster": Liga somente o Single Coil do braço nas duas placas, ficando com um som bem gordo;
- Captadores recomendados: utiliza os captadores da Posição 1;

Posição 3 - Som "Jaco": Liga o Single Coil da ponte nas duas placas, com acréscimo de um trimpot com um capacitor de corte, onde regulo o corte pra deixar o som típico de Jaco Pastorius (só colocar nesta posição 3 que fecha os agudos na regulagem já pre definida e o timbre vem pronto);
- Captadores recomendados: utiliza os captadores da Posição 1;

Posição 4 - Som "MusicMan": Entra em cena o Humbucker tipo MusicMan, também com cada bobina ligada em uma placa do circuito. O som fica gordo e roncado, por não cair sua impedância;
- Captadores recomendados: Seymour Duncan Cerâmico (som tipo Sterling) ou Alnico (som tipo StingRay);

Posição 5 - Som "Colela Signature": Este é o mais versátil e legal de todos!! Liga o Single Coil do braço junto a um terceiro captador Single Coil colado na ponte em uma das placas do circuito e na outra placa é ligada apenas a primeira bobina do Humbucker Music Man. Som muito diferente, um Slap bem legal e um pizzicato com muito médio, bastante volume nas cordas mais agudas, e muita pressão sonora!!!
- Captadores recomendados: Utiliza os já mencionados acima, e um terceiro Single Coil bem simples, genérico mesmo;

Já montei esse sistema elétrico de circuito + captadores em baixos bem baratinhos, como Eagles, e o resultado final foi surpreendente da mesma forma.

Detalhe Importante: Todos os caps foram posicionados de acordo com os baixos originais, tipo Jazz Bass e Music Man, e lógico que isso proporcionou que todos os sons gerados pelo baixo fossem muito parecidos com os originais do Tio Leo Fender (não é igual e nem teria como ser, mais da um gostinho bacana).

Resumindo, tentei montar em um único Bass que reunisse alguns dos sons clássicos, acionando 5 sons diferentes ao toque de uma só chave!!!

Tentei varias ligações e combinações entre os caps e os melhores resultados que obtive são esses cinco já presetados.

Mais infos sobre os posicionamentos de captadores citados, veja AQUI.

Mais infos sobre o meu Pre System 9, veja AQUI.

Um foto de um Frank meu, montado encima de um Factor com a elétrica bichada:




Abaixo, vídeo de teste da arquitetura Frank implementada em um Fender Jazz Bass Japonês de 1993, para o amigo Victor colmenero, que tbm toca no mesmo:

<iframe width="600" height="400" src="https://www.youtube.com/embed/dFDSBlpklDI" frameborder="0" allowfullscreen></iframe>

Abraços a todos!
Christiano Colela


Membros:

#01 ct.colela
#02 GusVCD #009
#03 Binão
#04 fheliojr
#05 afonsodecampos
#06 edumoraes
#07 Stormbringer
#08 Cantão
#09 Vlademir Felix
#10 gpraxedes
#11 Zubrycky
#12 Anderson
#13 rassan
#14 silvanoandrade
#15 Victor colmenero

As customizações sobre captação no meu baixo deixaram com dois volumes independentes e um tone, sendo q vc tem o som Jazz Bass, o Precision, o Warwick Thumb, o MusicMan e o SuperSlap desenvolvido pelo próprio Colela (associação do Single do braço + primeira bobina do Humbucker MusicMan + o Single genérico da ponte);

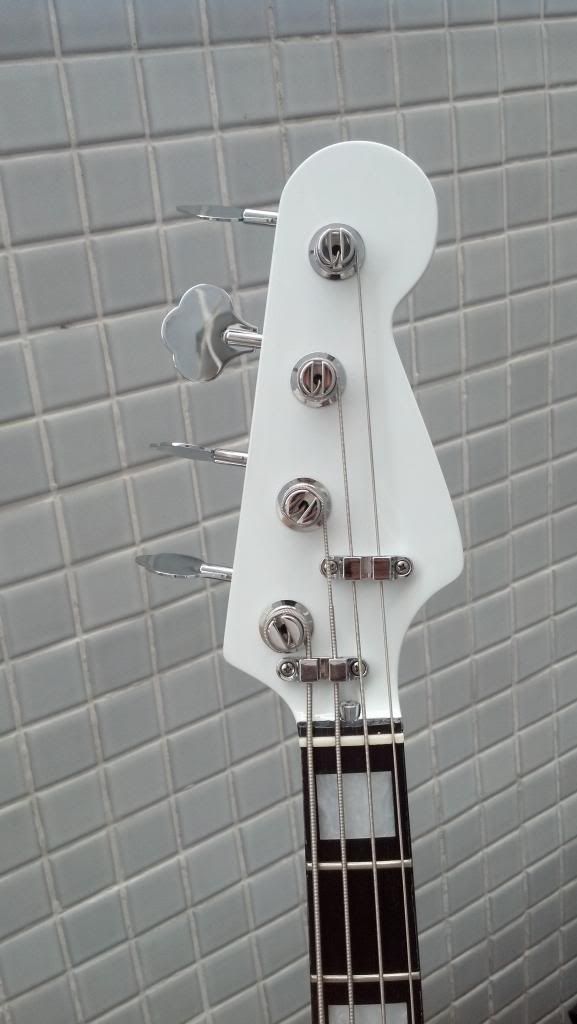

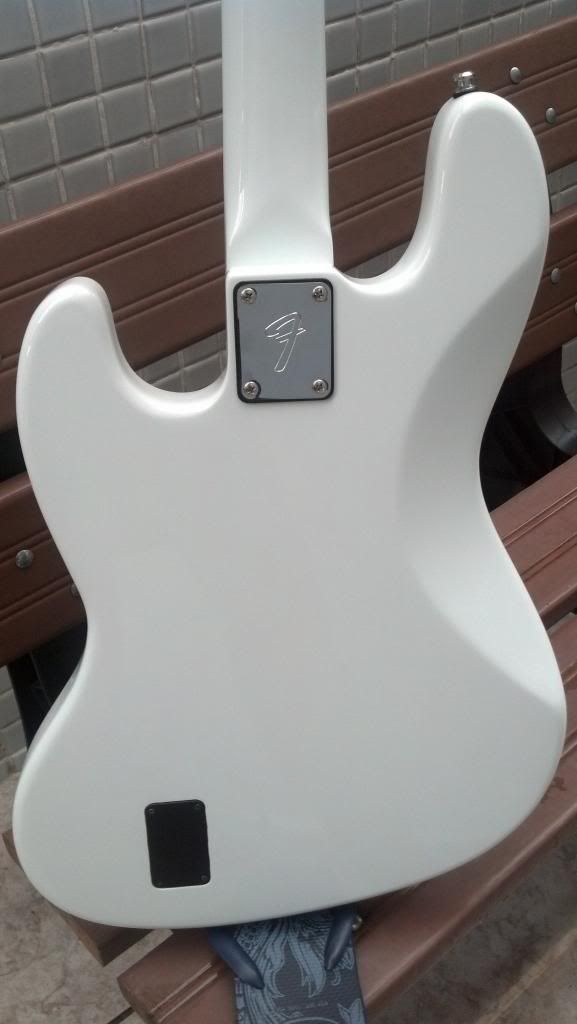

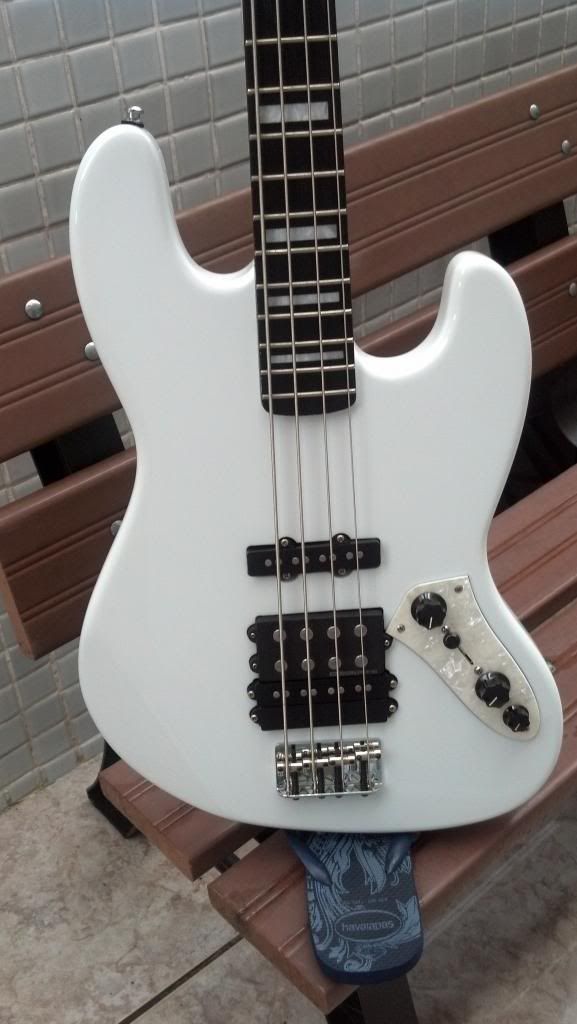

Baseado em um Tagima Fretless Jaco Pastorious, foram feitas diversas mudanças, citando:

- colocação de trastes Dunlop pelo ex-dono;
- marcação em blocos pelo ex-dono;
- pintura em branco no corpo e braço (MusicKolor);

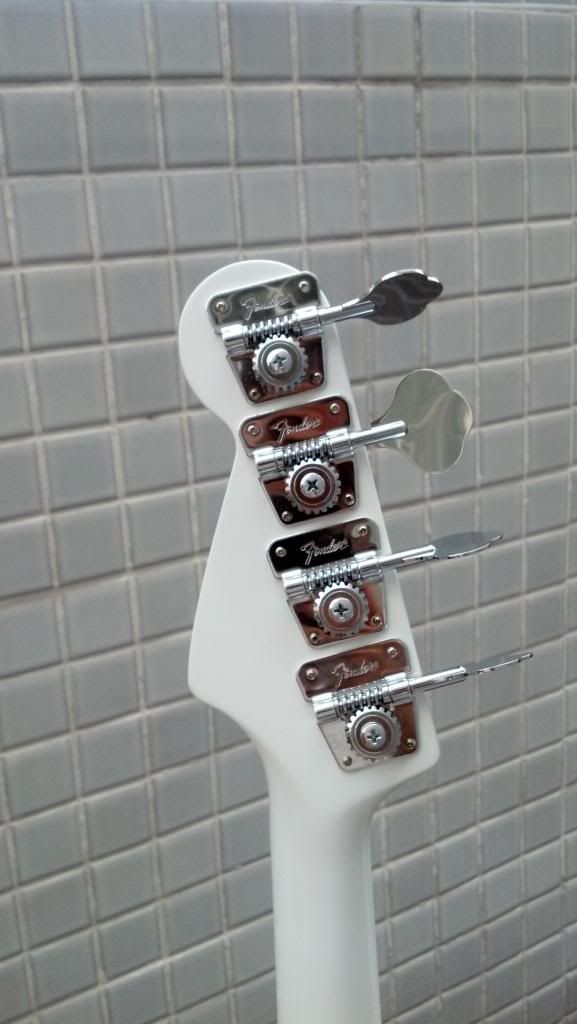

- Troca de ferragens por todo conjunto Fender dos Deluxes USA;
- Pre System 09 fabricado pelo próprio Colela;
- Potenciômetros CTS (Fender);
- Superchave da Fender para seleção das combinações de captação;
- Jack Swiftcraft;

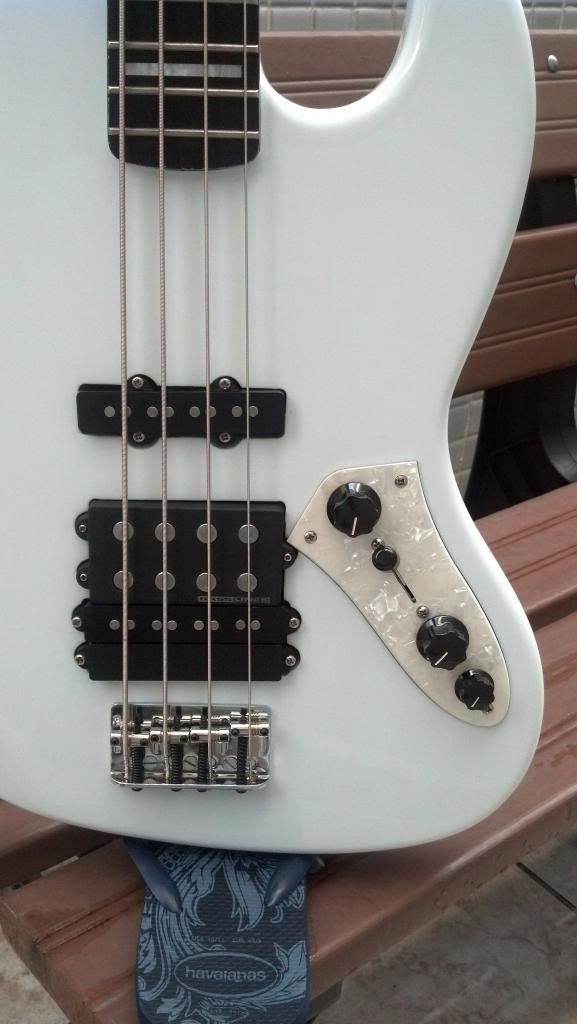

- Captadores: Par de Jb da Lollar, Humbucker da Seymour Duncan cerâmico;
- Straplock instalado em correia Warwick;
- Vai em Bag zerada da Fender;
- Vai com cover da ponte Fender instalado, q não aparece nas fotos;


O passo a passo quase-completo da criação do seu estado "original" até a sua evolução atual:
https://www.contrabaixobr.com/t28001-tagima-jaco-colela-musickolor-franken-009?highlight=colela

Tem que trazer num encontro pra poder testar com calma Gus!

Bota meu nome 01.

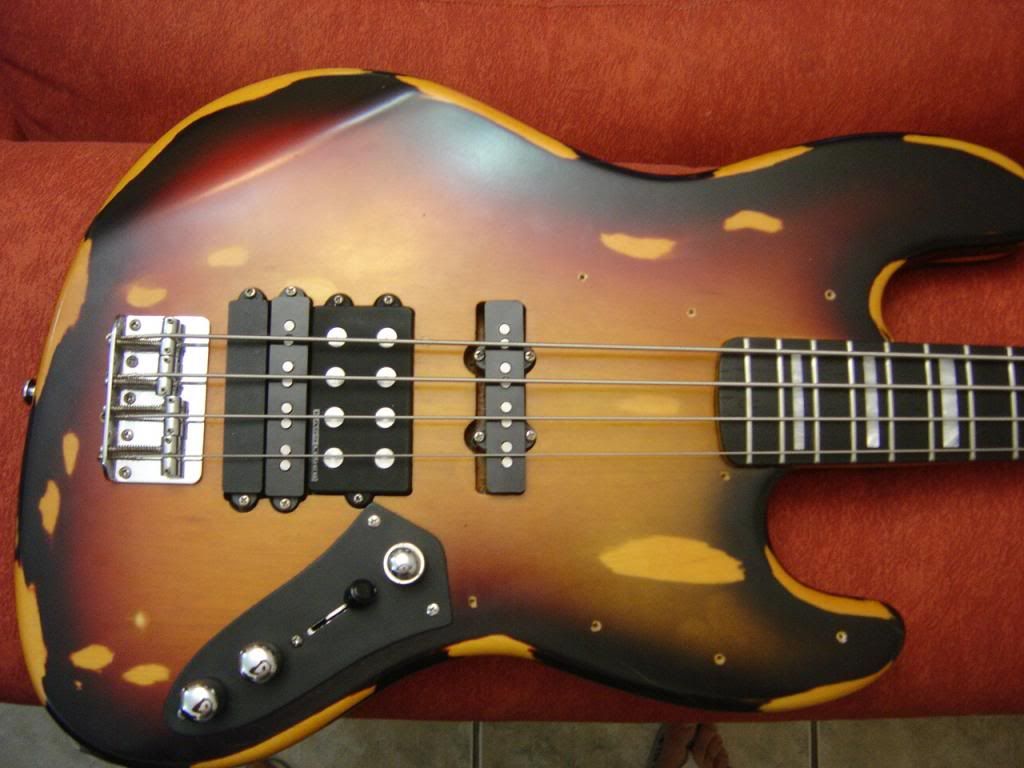

Frank em cima de um Fender all Parts com escala em ebano.
Virado no jiraia

Caps Lynd Fralin.

Legal ... aguardamos então a sua fotinha, ou melhor a foto do Frank e o depoimento/avaliação, OK?

Binão escreveu:Bota meu nome 01.
Frank em cima de um Fender all Parts com escala em ebano.
Virado no jiraia

Caps Lynd Fralin.

Vc abriu o compartimento de bateria do seu? Sabe qual o numero? Acho q o teu saiu um pouco antes do meu, então pode vir a ser o #008...

Botei o compartimento de bateria igual de um MM. Facinnn de trocar.
O controle de médios eu pré conigurei num botão de 5 possibilidades de médio. mais só uso umas duas.

Fotos mais Tarde, meus queridos

vou ficar acompanhado este clube.

O meu eu acabei tirando o médio paramétrico (System 1), porque ele rodava em um potenciômetro Stack q acabou dando pau... estou com ele guardado e pensando em montar tipo um pedal com ele...

Opa, tô aqui também como admirador!

pode botar um número pra mim aí que um dia vou montar um frank desses com ele.

Eu acho os franks do Colela muito feios... Mas adivinhem:
EU QUERO MUITO TER UM. Sério...
E seria o único que eu usaria em apresentações, ahahha.


PS: eu acho feios, mas, quando eu finalmente decidir fazer o meu com o Colela, vou me aproveitar disso e fazer visual "steampunk" hehehe.
O Factor, por exemplo, já é estranho por natureza, nele caiu bem esse monte de captador diferente

A galera está incluída.

Como este Clube está bem voltado para o conceito dos Franks Colela, nada mais justo q os admiradores participarem!

Aqueles q realmente conseguirem realizar o projeto, favor postarem os Seriais de seus baixos, q coloco do lado do nome na lista.

Não sei se notaram, mas o meu é o #009!

Falando mais do meu Frank 009, o Colela é um cara bem restrito a mudanças do projeto base (apresentado no primeiro post), e prefere SEMPRE deixar do jeito descrito das 5 posições pois a função é q além da versatilidade, tbm é prático. Um volume, um tone, e as posições presetadas. Isso porque na visão dele, e correta ao me ver, qto mais botão e regulagem tiver, mais chance da pessoa não se achar nas configurações e achar q o sistema não funciona.

Mas como eu sou muito chato, e assumi os riscos, pedi pra ele a ligação Warwick thumb (primeira bobina do MM com o captador Single genérico) pois a ligação Jaco eu já teria com a elétrica de volume independente q pedi para fazer qdo estive-se na posição Jazz Bass (zerando o volume do cap do braço e praticamente o tone).

Engraçado q tocando com o fone ou em baixo volume, ambos concordamos a principio q não ficou legal, pois somente a bobina do braço e o cap generico não davam muita expressão (o volume desta posição é consideravelmente menor do q nas outras 4 posições q possuem um volume equilibrados entre si). Mas qdo fui utilizar no meu dia a dia, na igreja principalmente, acabei q tendo ele como um dos q mais utilizo, pois espetado em um ampli com uma boa dose de volume, é perfeito para as musicas mais lentas e intimistas.

Normalmente tenho utilizado muito a posição 5 para fazer qq coisa, pois funciona muito bem para pizzicato além do Slap (muita pressão e definição das notas, com volume bem destacado nas notas agudas parecendo estar com um compressor ligado) e qdo vai rolar uma musica lenta (sempre rola), jogo na posição Thumb sem mexer no ampli e já dá a diminuição perfeita no volume e corpo do som, com um timbre bem médio e bonito...

A melhor parte disso, é q ambas posições 3 e 5 são as mais fora de padrão e apenas alcançadas pelo Sistema do Trolela, e isso me deixou feliz porque se eu utiliza-se mais as outras (Jb, Pb e MM) a constatação óbvia seria q eu não precisaria de um Frank, apenas dos baixos "originais", e eu teria um baixo cheio de captadores para usar apenas os básicos e clássicos.

^Da muito GAS ouvir alguem falar sobre o dia-a-dia de uso do baixo. Alem de ver os videos.

Mas achei pertinente comentar sobre a sua "consideração final". Acho que mesmo se só tivessem os 3 timbres "classicos", é melhor levar 1 só instrumento desses, do que levar 3 instrumentos pruma apresentação.
Obviamente eu estou falando como músico amador, que não tem equipe de apoio e que toca em lugares onde é preciso ficar com um olho no gato e outro no peixe.

Os Franks são feios memso. Esteticamente não é bonito ver uma centena de captador diferente pra todo lado.
Eu memso, que sou apaixonado pela estética dos baixos tradicionais tive um choque.
Mais é o instrumento pra vc "pagar de gatinho". Negada cola junto pra ver de perto, depois de que escutam o som.

Stormbringer escreveu:...PS: eu acho feios, mas, quando eu finalmente decidir fazer o meu com o Colela, vou me aproveitar disso e fazer visual "steampunk" hehehe...

cara, isto ia ficar show, pq o visual do frank combina muito com esta temática.

^A primeira vez que eu vi uma foto de baixo "Frank Colela" eu pensei "Nao combina bonitinho e polido demais com esses captadores de tamanos e larguras diferentes", imediatamente pensei num visual steampunk...


Colela, se você estiver pensando em fazer uma "marca" mesmo, pensa em fazer uma série steampunk. Pelo menos um de 5 cordas é certeza que você vende

Só umas idéias:


Tem muita ideia bacana que casa com essa multicaptação assimétrica.

Ainda não tenho um frank, mas quero entrar para o clube, bota eu na lista GusVCD.
Abraços a todos.

Eu sonho com um Frank. Queria algo mais simples (JJMM apenas), mas sou fã do trabalho desse maluco gente boa que é o Colela. Faz tempo que não peço número em clube algum, mas me manda um aí, rs.

Poxa pessoal obrigado pelos comentários e criação do clube
Queria deixar bem claro que o frank nasceu devido a uma necessidade de se ter 5 timbres sem precisar investir em 3 instrumentos
Nunca foi um projeto comercial,um produto desenvolvido para ser comercializado.
Tanto o frank como o System9 foram criações destinadas ao meu uso ,que acabaram se estendendo a outras pessoas  por meio de amigos que usaram e gostaram
Fico feliz que existem músicos desfrutando da versatilidade que o instrumento gerou,minha gratificação pessoal é ver que o pessoal esta usando não por ser um instrumento de marca famosa ou tradicional e sim pelo que eu sempre prezo em um instrumento (o seu som)
Quem quiser se aventurar a montar um frank ,não tenha medo do visual ,não tenha medo de furar mexer ,porque quando você passar a usar vai ver que vale a pena cada centavo gasto nele.
Uma dica ao futuros que queiram montar um frank,é a mesma dica que dou sempre a todos que finalizaram o projeto
Escolham baixos bons de marca não tenham medo de modificar instrumentos caros,quanto melhor for o instrumento melhor terá resultado sonoro

O Victor Traçouonero esta gravando videos novos com o frank dele um fender japan e logo vai disponibilizar aqui para o pessoal ouvir melhor os sons(desta vez gravações em linha)
Sejam bem vindos ao clube
Mais uma vez obrigado a todos

Ainda terei o meu frank by Colela. Toquei com o Factor e, mesmo não sendo fã de contrabaixos ativos, fiquei fascinado pelos sons daquele instrumento.

Meu número, por favor.

Quero meu número, ainda não tive um frank bass, tive o System 9, admiro o trabalho do Colela, também quero um número ... depois vou la chorar um desconto com ele haha

Toquei nesse do Gus.
Achei muito interessante, mas confesso que mesmo sendo "simplificado" como o Gus explicou eu ainda ficava testando timbres à todo momento e me perdendo um pouco, mas talvez se ficasse com o baixo um tempo eu saberia me adaptar melhor nessa questão.

Gostaria de um número também!!! Ainda vou me aventurar no mundo dos Frank e gostei demais do do que pude tocar no Frank no encontro nacional.

gpraxedes escreveu:(...) Queria algo mais simples (JJMM apenas), mas sou fã do trabalho desse maluco gente boa que é o Colela.

O Colela tbm faz assim, utilizando uma chave de 3 posições mais simples em vez da superchave de 5 posições. O importante seria a colocação na posição correta dos captadores Single e do Humbucker para alcançar o som mais clássico. Não q não funcione se estiverem um centímetro para lá ou para cá, mas se afasta do som esperado qdo se pensa em um JB ou MM.

Recomendo tbm a utilização do System 9 e do System 1 (qdo instala os dois juntos, fica como System 10), pois o cap MM passivo acaba deixando a desejar qdo se pensa em MusicMan, pois este possui um Pre ativo q faz parte do som MM esperado.

Anderson escreveu:(...)depois vou la chorar um desconto com ele haha

Qual a novidade, seu chorão??? HAHAHAHA

Breno_Barnabe escreveu:Toquei nesse do Gus.
Achei muito interessante, mas confesso que mesmo sendo "simplificado" como o Gus explicou eu ainda ficava testando timbres à todo momento e me perdendo um pouco, mas talvez se ficasse com o baixo um tempo eu saberia me adaptar melhor nessa questão.

Por isso q de padrão ele prefere deixar apenas a chave com os presets padrões q ele montou no primeiro post, porque muita gente as vezes tem um pouco de dificuldade com muito recurso e botão. Tem q ter um pouco mais de coragem para pedir pra ele incrementos de controles, como eu e o Binão fizemos... E o meu qdo saiu ainda era pior de controles, pois tinha tudo q tem agora e mais o System 1 (médio paramétrico) em um potenciômetro tipo Stack:




Acabei tirando por pau do potenciômetro e depois devo instalar ele em uma caixinha...

Anderson escreveu:(...)depois vou la chorar um desconto com ele haha

GusVCD escreveu:Qual a novidade, seu chorão??? HAHAHAHA

Fala Gus, por enquanto sem novas, rs ... é que pretendo ainda montar um Frank, já estou cutucando o Colela no descontinho rs.

Ps. Seu Frank está um espetáculo, parabéns.

Algumas fotos de antes e depois do frank Binão Signature Bass.
Ele é um Fender All Parts.
Acabei fazendo mais umas modificações nele, como a colocação da bateria na traseira do baixo e a troca do escudo por um preto, mais tenho mais planos esteticos pra ele.

ASH + Maple + Escala em Ebano.
Som agreçivo e combina bem com os timbres propostos no frank.

Fretless



Freted



Frankeado

A posição dos captadores foi escolhida por experimentação?

Como será que ficaria o som com mais um captador P bem perto do braço?

Stormbringer escreveu:A posição dos captadores foi escolhida por experimentação?

Não. O colela é entusiasta dos timbres clássicos e todo o desenvolvimento desse projeto foi basead em ter sons de baixos diferentes e igualmente famosos à mão.

O captador MM é instalado na posição original dos Stingray. A única exceção é o captador mais próximo à ponte, que confere um timbre que o colela gosta muito e completa esse projeto.

Respondi porque já conversei isso detalhadamente com o colela.

Mas acho que o último ele chutou, pois é inovador. Ele usa aquele cap colado à ponte, uma bobina do MM e o do braço, sendo assim, três caps juntos.

Foi só uma "besteira" que passou pela minha cabeça, já que tem tanto captador, um mais proximo do braço ia aumentar ainda mais a gama de timbres...

como falado... a. idéia é ter os timbres clássicos.
uma única exceção feita.
acredito não ser possível instalar um P na posição correta dele.

Ou um humbucker bem colado no bra
co pra lembrar aqueles ricks mais antigos, ahhahaha... só devaneio eu to tendo.

ps: é um humbucker no braço, né?
https://www.youtube.com/watch?v=5UWRypqz5-o

Stormbringer escreveu:Ou um humbucker bem colado no bra
co pra lembrar aqueles ricks mais antigos, ahhahaha... só devaneio eu to tendo.

ps: é um humbucker no braço, né?
https://www.youtube.com/watch?v=5UWRypqz5-o

Ja montei um frank assim com um single na posição do braço De um Rick
não ficou bom pois a escala dos Ricks é menor

gpraxedes escreveu:Mas acho que o último ele chutou, pois é inovador. Ele usa aquele cap colado à ponte, uma bobina do MM e o do braço, sendo assim, três caps juntos.

O ultimo cap eu coloquei porque queria tirar um timbre de Hohner que eu gravei.
Na época eu tinha colocado o cap com as orelhas laterais
Depois com o reajuste de posições para que os captadores ficassem nos seus devidos lugares
as orelhas foram banidas das laterais ,nos primeiros franks eu usava uma chave on off para cada bobina
Foi dai que ao combinar bobina com bobina eu descobri que 3 bobinas em determinadas posições dariam aquele timbre
Ma aquele timbre ainda possui um segredo (basico) que a copia do tinonin não esta configurada (só de ver a foto eu vi que o timbre dele jamais chegaria ao resultado que consegui)

Legal, sempre tive curiosidade de saber como os caras chegavam em alguns resultados, como eram os testes e tal.

quero um número.

tenho um S9 no meu JB há muito tempo e não troco por nada ...

gpraxedes escreveu:Legal, sempre tive curiosidade de saber como os caras chegavam em alguns resultados, como eram os testes e tal.

Na verdade, o Colela nos seus 4 anos de estudos tbm estudo os métodos pelos quais o próprio Leo Fender chegou nos timbres clássico de JB, Pb e MM, q experimentava parafusando um braço de instrumento numa bancada e utilizava os captadores em posições móveis na mesma, e ele ia mudando de posição e testando de várias formas para ver o q funcionava mais. O Colela aproveitou esse material e a partir daí fez estudos e testes complementares.

silvanoandrade escreveu:quero um número.

Feito, Silvano!

GusVCD escreveu:

gpraxedes escreveu:Legal, sempre tive curiosidade de saber como os caras chegavam em alguns resultados, como eram os testes e tal.

Na verdade, o Colela nos seus 4 anos de estudos tbm estudo os métodos pelos quais o próprio Leo Fender chegou nos timbres clássico de JB, Pb e MM, q experimentava parafusando um braço de instrumento numa bancada e utilizava os captadores em posições móveis na mesma, e ele ia mudando de posição e testando de várias formas para ver o q funcionava mais. O Colela aproveitou esse material e a partir daí fez estudos e testes complementares.

Genial! Eu juro que pensava que do 60' para o 70' havia sido um "erro" na instalação do pickup que acabou dando certo

Eles mudaram pra o pickup ficar completamente coberto pelo ashtray.

^ Cara, não brinca. Sério?

Um lance estético, nunca imaginei...

A grande maioria das mudanças feitas nos baixos Fender ao longo dos anos foi de caráter estético ou econômico.

Oi sou o Victor colmenero quero um numero também



<iframe width="600" height="400" src="https://www.youtube.com/embed/dFDSBlpklDI" frameborder="0" allowfullscreen></iframe>

ct.colela escreveu:Oi sou o Victor colmenero quero um numero também

Caramba, que timbres!!!!!

o victor come-quieto deveria ter um um número honoris causa.

0 15 # ja tem dono ? ahhahh

GusVCD escreveu:O passo a passo quase-completo da criação do seu estado "original" até a sua evolução atual:

Que jazz lindo bicho ! parabens !   escala dele lembra lakland

off-topic: sempre, acompanho seus vídeos no youtube, victor. já sou seu fã!
