Palmer Modulo 200 Valvulado, Restauro. (Com vídeo)

fheliojr escreveu:

Rico escreveu:Cara, eu vou te dizer uma coisa...

Que p#$% inveja das suas habilidades!

[2]

Agradeço pois tomo como um elogio, mas como já disse, não é habilidade, só ralar um pouquinho que qq um faz.

Paulo, tem coisa errada na fonte.

Opa, bem vindo Matec!
A parte da fonte está bem confusa e não conferi toda ainda. Viu erro onde? Errei em algum ponto ou tem erro no que veio e ainda não mexi?

Paulo Penna escreveu:"só ralar um pouquinho que qq um faz."

Nem vem...


Se eu tentar mexer nisso, sai um liquidificador...

Paulo Penna escreveu:

Falta conferir tudo mais duas vezes e ligar o amplificador, que da primeira vez dá um frio na barriga bravo.

Paulo Penna, não sei se já te falaram, mas na primeira vez que liga, é necessário colocar uma lâmpada em série para assegurar que não tem nenhum curto.

Parabéns pelo trabalho!!!

Tranquilo, só aguardando revisar novamente a parte da fonte para ligar. Vou colocar umas lâmpadas em série, o difícil é achar lâmpadas incandescentes e de alta potência.

Tem lâmpadas halógenas em formato de lâmpadas incandescentes que cumprem bem a função.

https://www.americanas.com.br/produto/46731678/lampada-halogena-100w-2900k-e-27-127-60hz-blaupunkt?pfm_carac=lampada%20halogena%20100w&pfm_index=5&pfm_page=search&pfm_pos=grid&pfm_type=search_page%20&sellerId&sellerid&voltagem=110

Conferido e pronto para testes......

Wow!!! Tô louco pra ouvir o som...

Porque depois desse tópico, se você deixar a gente curioso, prevejo muitos e muitos anos de azar pra vc....

curioso tambem a respeito!

Paulo Penna escreveu:Conferido e pronto para testes......

Aguardando ansiosamente...

Liguei com duas das quatro válvulas de potencia e ligou tudo, nada de fogo, fumaça ou explosão!!!
O ruim?
Zumbido!!!!

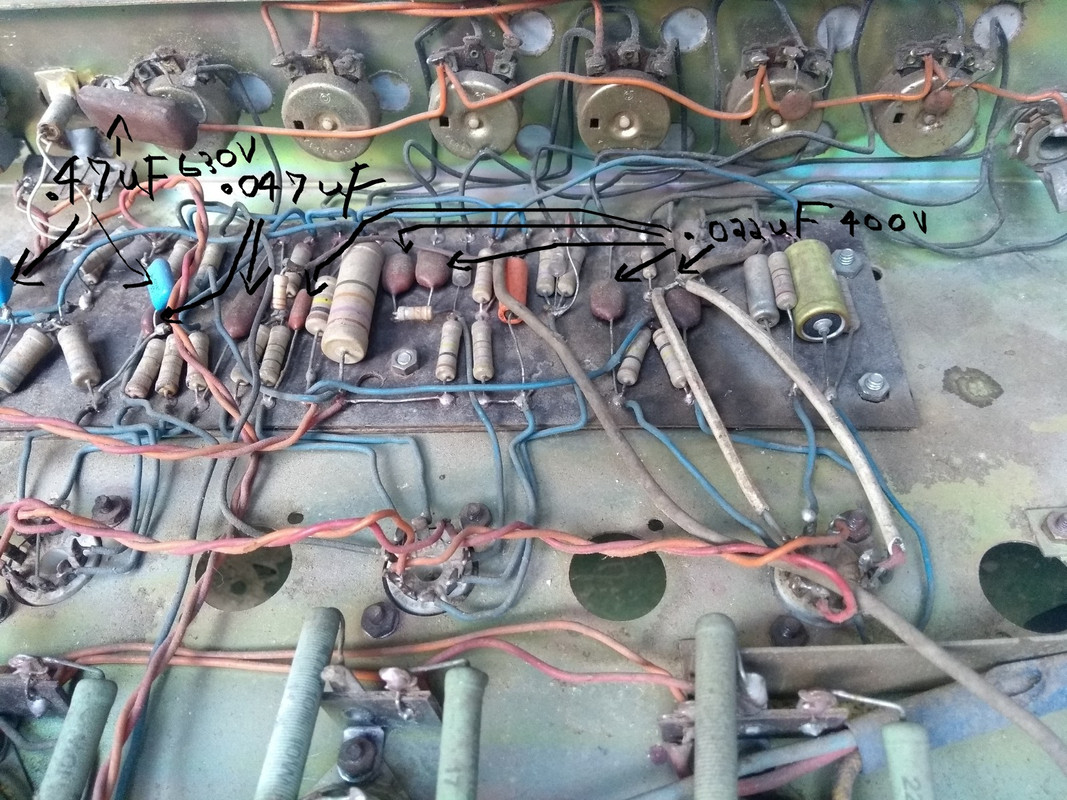

Vou trocar o ultimo capacitor que não troquei, um de 50uf+50uf 450V, que não achei em BH, e os potenciômetros todos, mas tb não os tenho todos e é uma pena pois tinha a esperança de manter os originais.

Paulo Penna escreveu:Liguei com duas das quatro válvulas de potencia e ligou tudo, nada de fogo, fumaça ou explosão!!!
O ruim?
Zumbido!!!!
Vou trocar o ultimo capacitor que não troquei, um de 50uf+50uf 450V, que não achei em BH, e os potenciômetros todos, mas tb não os tenho todos e é uma pena pois tinha a esperança de manter os originais.

Paulo Penna, o transformador desse seu amp está otimizado para 127 volts?

Troquei um potenciômetro de volume e o de agudos, a zoeira sumiu 98%, o potenciômetro de médios está barulhento e causando estalos.
Amanhã tentarei comprar um potenciômetro de 25K linear e substituí-lo.
Funcionou e deu som, mas com falante de guitarra liguei no volume 0,2.
Tenho de trocar todos os Jacks pois estão oxidados e certamente vão causar problemas, vou colocar uma saída speakon.

Mauricio Luiz Bertola escreveu:

Paulo Penna escreveu:Liguei com duas das quatro válvulas de potencia e ligou tudo, nada de fogo, fumaça ou explosão!!!
O ruim?
Zumbido!!!!
Vou trocar o ultimo capacitor que não troquei, um de 50uf+50uf 450V, que não achei em BH, e os potenciômetros todos, mas tb não os tenho todos e é uma pena pois tinha a esperança de manter os originais.

Paulo Penna, o transformador desse seu amp está otimizado para 127 volts?

Willkason 6108 original da década de 60/70/80???, deve ser para 110V, mas não achei os dados dele.
Sei que com isso as válvulas sofrem.

Paulo Penna escreveu:

Mauricio Luiz Bertola escreveu:

Paulo Penna escreveu:Liguei com duas das quatro válvulas de potencia e ligou tudo, nada de fogo, fumaça ou explosão!!!
O ruim?
Zumbido!!!!
Vou trocar o ultimo capacitor que não troquei, um de 50uf+50uf 450V, que não achei em BH, e os potenciômetros todos, mas tb não os tenho todos e é uma pena pois tinha a esperança de manter os originais.

Paulo Penna, o transformador desse seu amp está otimizado para 127 volts?

Willkason 6108 original da década de 60/70/80???, deve ser para 110V, mas não achei os dados dele.
Sei que com isso as válvulas sofrem.

Então Paulo, isso pode diminuir muito a vida útil das válvulas... veja o caso do William Casagrande...

Faxina faz mal pra amplificador valvulado.
Até ontem o amplificador funcionava mas estava barulhento.
Hoje cheguei em casa as 18 e descobri que a faxineira havia usado meu amplificador como gaveta para um ponte de coisa que estava encima na caixa de som. Fios, alicate, cabo.....
Nada demais.
Tirei tudo e liguei o bicho e parecia ter um trator dentro dele!!!!
Como era a primeira vez que ligava o dito com as 4 válvulas de power, resolvi usar um par de válvulas 6550 novas.
Deu um pipoco na chave te standby!!!!!
Tomara que não tenha queimado nada.
O FDS vai ser de conferência de ligação, ver se não caiu nada abaixo das placas.....

E aí Paulo???

Sem tempo e preciso comprar componentes como socket de válvulas, 3 potenciômetros, tirar seletora de tensão que está ruim e um capacitor duplo de 50+50uf 500v..... Vou comprar pela internet e esperar o correio entregar....

Mais um Palmer na minha vida.....
um modulo 120 de guitarra:




só que não é meu.....ainda....

Eita!

Mais uma vez após a ajuda inestimável do Matec, o amplificador veio a vida, ainda com problemas e esperando potenciômetros novos e capacitores, mas já funciona.



Esta na caixinha vox e não na de contrabaixo.

Promissor o negócio, hein?

TRoquei todos os potenciômetros e dois soquetes das válvulas v2 e v3.
Sumiu a barulheira, canal 1 funcionando normalmente, canal dois mudo. Mas vamos em frente!
Vou trocar o socket de V1, e talvez os quatro das válvula de potência.
Tenho de conferir se uma válvula está com problema e não funciona em uma parte do canal 2.

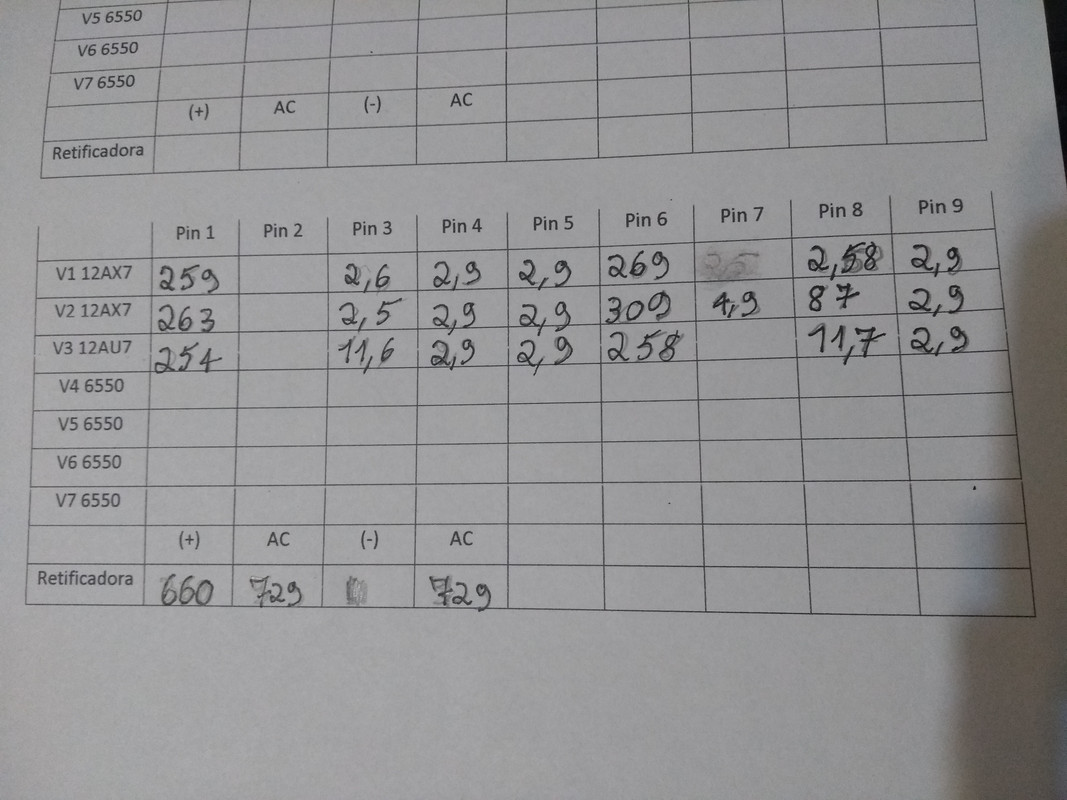

tabela de tensões medinas nas válvulas de pré com standby ligado.

Trocado o socket de V1 e limpei os jacks e agora funciona os dois canais. Não sei qual o objetivo de ter dois canais idênticos
Mod a vista!!!!

Provavelmente vc poderia usar os dois prés juntos, mas com regulagens distintas. É o esquema do Bassman, né?

Não, esquema do Marshall Major, dois primeiros estágios de pré iguais..... geralmente uma entrada é diferente da outra.

^Wow!!

Blackmore, Entwistle, Gary Moore, Roger Glover, Jimmy Page... Esse amp veio direto da época em que os deuses caminhavam sobre a terra, rsrsrs...

Definitivamente, você está em boa companhia.

Vou terminar de testar, fazer o gabinete, depois fazer um dos canais para guitarra.....

Em homenagem ao Matec do fórum Handmades, e aos amigos Rico e Bertola daqui, que são entusiastas das válvulas:



Desculpem o som do celular e do youtube que comprimem tudo, e a execução de um improviso improvisado....

^^^Wooooowwwwww!!!!!

Tá bonito, hein????

Parabéns cara! Feliz por você! Do cacete!!

Obrigado Rico.
Vou fazer mais alguns ajustes e começas o gabinete.

O gabinete do amp... Não sei o que vc tem em mente, mas o Marshall é a cara do Rock inglês dos 70, se essa for tua vibe, claro...

Gostei muito mesmo. Parece ter uma pressão do cacete.

Se tiver como meter em dois falantes, você vai voar.

2x12" fica duca...

Tenho uma caixa cortada e montada para 2x12, mas não comprei os falantes ainda. A minha 1x15, que aparece no vídeo (sem usar o driver pois ela está ligada para speakon 4 vias para o bi-amp do GK 1001rb, tem um bom som e dá conta fácil de um batera pedreiro e dois guitarrista cheios de pedais de distorção.
Como não estou tocando quase nunca fora do meu quarto, não sei se vou montar outra caixa, mas queria uma 4x12!!!!
Descobri que sou responsável pelo aquecimento global pois as 6550 esquentam pacas!!!

1x15 ok, mas 2x12 é pra ensurdecer. Mas claro, se não tá com banda agora, talvez não seja o momento.

Tenho 2 caixas 1x12 com eminence neo que foram montadas pelo Hill, antigo forista. São animais e fazem muito bonito em comparação a 4x10 VX hartke que tem no estúdio. Testei juntas. Resposta de graves similar, perde um pouco em velocidade, mas ganha em definição.

Botei meu Duovox pra testar meu jogo, contra um Hartke com a caixa VX. Show de bola, e pra mim, ponto pras válvulas!!!

Vc foi phoda nisso aí...

Ah! Pensa em adaptar uma ventoinha...

Estava com uma coisa esquisita acontecendo no amplificador, o volume do canal 1 só funcionava quando o volume do canal 2 estava aberto, se o v2 estivesse no zero não dava som no canal 2.
Além disso o canal 1 estava muito boomie, mesmo os dois canais tendo exatamente o mesmo esquema.
Conferi as ligações mais uma vez, troquei o capacitor de 560pf extiroflex que aparentava ter sido queimado por um ferro de solda algum dia do canal 2 (por um 470pf mica) que vai pro grid da V2 e nada.
Troquei as válvulas 12ax7 miniwatt que vieram nele por duas JJ e além de os dois canais funcionarem separadamente e sem interferências um do outro, o som ficou muito mais limpo e menos anasalado que antes e os dois canais agora com som muito equilibrados.
Bem vindas JJs!!!
Preciso de uma 12au7 nova para a inversora.
Ainda estou com uma questão, o amplificador fica perfeito por um tempo até que faz ruido de um arco voltaico no falante, ele continua funcionando mais perde um pouco da qualidade sonora.
Capacitor com defeito ou transformador?
Vou trocar o capacitor de filtro 50+50uF e ver se é ai o problema.

Arco voltaico... Vai ficar falando japonês aqui???

Sacanagem. Você é phoda!!!

Mas tem de ver esse curto e esse trafo. Dê notícias.

Faz um toinnnnnn... Como se tivesse uma fuga de tensão.
Troquei as válvulas, um capacitor, parece ter sumido o toinnnnnn e a potência deve ter virado 200W pois ficou mais alto. Me parece ser desnecessário pois com 100W já era alto absurdamente!
Porque cabeçote valvulado fala tanto mais que os solid state?

^Vantagens e desvantagens... Testei meu Duovox 120B no estúdio, comparando com um Hartke LH 500. Meu Duovox em duas caixas 1x12 falaram mais, e pra mim melhor (mas isso é subjetivo, eu sei), que o Hartke com caixa VX 4x10.

Só que o Hartke não queima, né??? O Hartke cai no chão e funciona. Válvula, se você espirrar perto...

Eu acho que no dia que inventarem um ALL tube com válvulas de aço (!!!!) E toroidais, nenhum baixista toca mais de solid state. Mas, enquanto eles pesarem 30kg, forem extremamente frágeis e custarem um rim, só vai dar SS.

No entanto, pra mim, só ALL tube!

Paulo Penna escreveu:Em homenagem ao Matec do fórum Handmades, e aos amigos Rico e Bertola daqui, que são entusiastas das válvulas:



Desculpem o som do celular e do youtube que comprimem tudo, e a execução de um improviso improvisado....

Só agora ví!!!
Sensacional! Parabéns Paulo!

Obrigado Bertola, vou gravar novamente em breve, já está muito melhor que nesse vídeo.

Atualizando, tirei o transformador de alimentação e mandei refazê-lo na eletro transformadores em BH. Estava perto de entrar em curto, além de ter a tensão muito alta em razão de ser originalmente feito para 110V, e no Brasil a tensão é de 127V, 130V aqui em casa.
Agora tenho 3 opções de tensão de alta, 490V, 540V ou 600V, podendo usar válvulas KT88 ou 6550 de power.
Está ligado em 540V, que é acima da tensão nominal máxima das 6550 em grid screen em razão do transformador de saída ser ultralinear.

^Não entendi nada disso, mas torço para que dê tudo certo!!!

Aêêê!! Tava curioso quanto ao final do processo. Paulo, manda ver!!!!

Imagino esse amp com KT's e 4x10, ao menos... Ou, se sua coluna puder, 2x15! Toquei muito numa Mesa 2x15. Baita som!!!

Está com 4 6550 da electro Harmonix russas, mas ultimamente estou muito desconfiado que as 6550 e as kt88 atuais russas são exatamente as mesmas válvulas.
As svetlanas e JJ são diferentes, vidro reto.
Os fabricantes como e EH as vezes citas as duas como equivalentes, mas o valor máximo de tensão seria diferente.
Agora é fazer uns refinamentos no amplificador e fazer o gabinete, de resto está pronto.

Parece que a única diferença realmente é a tensão que as KT aguentariam.

Mas .. pode ser que seja a mesma valvula, sim...

Boa sorte!!!

Paulo Penna escreveu:Está com 4 6550 da electro Harmonix russas, mas ultimamente estou muito desconfiado que as 6550 e as kt88 atuais russas são exatamente as mesmas válvulas.
As svetlanas e JJ são diferentes, vidro reto.
Os fabricantes como e EH as vezes citas as duas como equivalentes, mas o valor máximo de tensão seria diferente.
Agora é fazer uns refinamentos no amplificador e fazer o gabinete, de resto está pronto.

Pelo que sei as 6550 são menos lineares (um pouco mais de distorção harmônica) que as KT88, assim como a tensão de placa...

^Sim, mas parece que as KT atuais não tem muito a ver com as originais.

Aliás, tentando desfazer alguns mitos, a diferença entre a maioria das válvulas NOS que já usei, e as reedições das mesmas, passa muito mais pela durabilidade do que pela mitologia dos timbres mágicos.
