Mensagem por valfrid em Qua Set 19, 2018 9:33 am

Gente, tenho um tagima TG6B e acho que a ligação dele foi mexida. Alguém tem o esquema elétrico dele para eu comparar??

Como seria a ligação correta já que ele tem um volume push/pull, 2 tone e 1 blend? Ou seria melhor ligar como 3 tones (Grave, médio e agudo?)

valfrid
Membro

Mensagens : 9
Localização : São Paulo

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por rafacar em Qua Set 19, 2018 10:34 am

xiii.. tone é coisa de circuitos passivos, grave-médio-agudo é com circuitos ativos... se tá se atrapalhando com isso melhor não mexer ali não...
rafacar
rafacar
Membro

Mensagens : 755
Localização : Eu moro aqui, você mora ali.

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por valfrid em Qua Set 19, 2018 10:39 am

Mas o baixo é ativo. Acho que me expressei mal. Os 2 tones são controles de equalização grave e agudo e um blend. Como tenho um XB-26A da Condor que tenho. É quase a mesma configuração, mas não tem o push pull. Só que esse TG6B não tem circuito nenhum, só os captadores ativos mesmo.

valfrid
Membro

Mensagens : 9
Localização : São Paulo

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por Thales_Sr em Qua Set 19, 2018 2:56 pm

valfrid escreveu:Gente, tenho um tagima TG6B e acho que a ligação dele foi mexida. Alguém tem o esquema elétrico dele para eu comparar??

Como seria a ligação correta já que ele tem um volume push/pull, 2 tone e 1 blend? Ou seria melhor ligar como 3 tones (Grave, médio e agudo?)
Ih cara, não sei como é o circuito desse Tagima não. Já tentou mandar email pra eles?
Thales_Sr
Thales_Sr
Moderador

Mensagens : 7420
Localização : Aracaju/SE

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por valfrid em Qua Set 19, 2018 3:17 pm

Ainda não. Sabe qual é o contato deles??

valfrid
Membro

Mensagens : 9
Localização : São Paulo

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por Thales_Sr em Qua Set 19, 2018 4:46 pm

http://www.tagima.com.br/contato.php

Telefone +55 11 4343-2900
Thales_Sr
Thales_Sr
Moderador

Mensagens : 7420
Localização : Aracaju/SE

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por rafammbass em Qui Nov 01, 2018 4:59 pm

rafacar escreveu:xiii.. tone é coisa de circuitos passivos, grave-médio-agudo é com circuitos ativos... se tá se atrapalhando com isso melhor não mexer ali não...

Eu tenho um baixo ativo com tone passivo... Very Happy
rafammbass
rafammbass
Membro

Mensagens : 818
Localização : Ottawa, Canadá

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por Orla Bass em Sex Nov 02, 2018 2:09 pm

Galera estou tendo um problema aqui com meu baixo ativo, um Cort B5, na verdade já tem mais de uma semana que ele tem apresentado um problema.
O Ganho dele caiu como se fosse um baixo passivo, ele possui uma chave de duas posições que liga e desliga o Eq, quando está ligado parece que o grave não tem efeito, já o médio e agudo tem a função normal, apenas que o agudo quando fechado ele muta o som do baixo como se fosse o botão de volume.

Eu troquei a bateria e ele continua do mesmo jeito, quando eu plugo o cabo ele funciona normal uns 30/40 segundos depois disso o volume despenca e ele fica médio, agudo, agora se eu ligar ele e não tocar ele fica normal o som, eu começo a tocar e o volume despenca de novo.
Parece ser um mal contato, na verdade aconteceu o seguinte semana passada, eu fui dar aulas e na pressa fiz uma ligação errada na pedaleira, o cabo que saia do Output dela iria para o High do cubo, mas eu na presa liguei ele no Input do pedal (ou sejá, o memo cabo que saia do Output do pedal entrou no Input do Pedal) ele já tava ligado, ai rapidamente tirei e liguei no cubo e ai pequei o outro cabo e liguei no pedal e no baixo, mas ai não sei se deu algum curto que bugou a placa do baixo sei lá. Tenho esse baixo a 8 anos e nunca deu problema, o pedal tenho ele desde 2006, foi a primeira vez que eu faço a ligação errada de cabos, o outro cabo tava no case do baixo, acabei me confundindo e liguei errado. Curioso que o cubo e a pedal (Zoom 506) estão funcionando normalmente, tenho um baixo passivo aqui e ele ta normal.

Estou entrando em contato com um luthier da região mas ta difícil do cara me atender, to meio perdido aqui, captador não é de fazer isso né? já parava de uma vez né? porque dai eu compro outro pré e levo numa eletrônica aqui da cidade pra instalarem ele.

Eletrônica aplicada à música com Thales_sr. - Página 22 0210Eletrônica aplicada à música com Thales_sr. - Página 22 0310Eletrônica aplicada à música com Thales_sr. - Página 22 0110


Última edição por Orla Bass em Sex Nov 02, 2018 2:16 pm, editado 1 vez(es)
Orla Bass
Orla Bass
Membro

Mensagens : 111
Localização : Santa Isabel Do Ivai

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por rafammbass em Sex Nov 02, 2018 2:15 pm

Orla Bass escreveu:Galera estou tendo um problema aqui com meu baixo ativo, um Cort B5, na verdade já tem mais de uma semana que ele tem apresentado um problema.
O Ganho dele caiu como se fosse um baixo passivo, ele possui uma chave de duas posições que liga e desliga o Eq, quando está ligado parece que o grave não tem efeito, já o médio e agudo tem a função normal, apenas que o agudo quando fechado ele muta o som do baixo como se fosse o botão de volume.

Eu troquei a bateria e ele continua do mesmo jeito, quando eu plugo o cabo ele funciona normal uns 30/40 segundos depois disso o volume despenca e ele fica médio, agudo, agora se eu ligar ele e não tocar ele fica normal o som, eu começo a tocar e o volume despenca de novo.
Parece ser um mal contato, na verdade aconteceu o seguinte semana passada, eu fui dar aulas e na pressa fiz uma ligação errada na pedaleira, o cabo que saia do Output dela iria para o High do cubo, mas eu na presa liguei ele no Input do pedal, ele já tava ligado, ai rapidamente tirei e liguei no cubo e ai fiz a ligação certa no baixo, não sei se ai deu algum curto que bugou a placa do baixo sei lá. Mas o som não fica distorcendo nem nada, eu posso tocar normalmente depois que despenca o volume.
Estou entrando em contato com um luthier da região mas ta difícil do cara me atender, to meio perdido aqui, captador não é de fazer isso né? já parava de uma vez né? porque dai eu compro outro pré e levo numa eletrônica aqui da cidade pra instalarem ela.

Duvido muito que a ligação errada que você fez possa ter fritado o circuito. Isso aí me soa como algum mal contato ou bateria, ou o vivo indo pro ground. Quando você liga ele com essa tampa traseira aberta, funciona? A placa está solta aí, qualquer lugar onde ela encontar pode criar um curto do sinal, ou da bateria (que pode estar sendo drenada o tempo todo). Eu checaria todas as soldas e verificaria curtos.
rafammbass
rafammbass
Membro

Mensagens : 818
Localização : Ottawa, Canadá

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por Orla Bass em Sex Nov 02, 2018 2:21 pm

Cara então, a principio eu achei que o botão de grave tinha parado de funcionar, mas ai quando eu coloco o cabo no Jack ele volta normal, depois despenca o volume. Comprei uma Duracell nova e levei ela e a antiga numa eletrônica pra medir a carga, as duas estão boas, só que a nova ainda faz o baixo funcionar normalmente por uns segundos ai quando para, eu tiro o cabo coloco de novo e volta o som. Com a chavinha pra baixo fica normal e igual sempre foi funcionando apenas o Volume e o Balanço dos captadores.
Orla Bass
Orla Bass
Membro

Mensagens : 111
Localização : Santa Isabel Do Ivai

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por Rick Charles em Sab Mar 07, 2020 10:11 pm

Pá de ouro pra mim.

É o seguinte, estou precisando trocar o pot de volume de um violão Yamaha e já rodei a internet e não achei um igual, o mais próximo que achei é de valor diferente, o original é um pot duplo (que tem 6 terminais) B103 (10k), só estou achando de 50k, dá certo se eu colocar esse de 50k no lugar?
Rick Charles
Rick Charles
Membro

Mensagens : 3917
Localização : Cel. Fabriciano - MG (Fim de mundo)

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por Thales_Sr em Dom Mar 08, 2020 10:50 am

Rick Charles escreveu:Pá de ouro pra mim.

É o seguinte, estou precisando trocar o pot de volume de um violão Yamaha e já rodei a internet e não achei um igual, o mais próximo que achei é de valor diferente, o original é um pot duplo (que tem 6 terminais) B103 (10k), só estou achando de 50k, dá certo se eu colocar esse de 50k no lugar?

Ih rapaz, pelo valor do POT seu circuito é ativo né? Aí não dá pra cravar se vai dar certo ou não, pois depende de como o circuito foi projetado. Se você tá precisando trocar mesmo, eu testaria, o risco que tem é de dar certo...

Outra opção é comprar POT simples de 10k, pegar a trilha deles e colocar no seu POT.

Mas no ML tem pra vender, só que vem o pacote com 10 unidades....
https://produto.mercadolivre.com.br/MLB-1379918460-10-pecas-potencimetro-linear-duplo-l20-10k-6t-wh148-2-_JM?quantity=1#position=8&type=pad&tracking_id=59dca958-fcde-40b3-aadd-3181947f9b5f&is_advertising=true&ad_domain=VQCATCORE_LST&ad_position=7&ad_click_id=NmU4MjJkOTgtOGViNS00MDA4LWI5OTgtMzMwMzNiY2FlZWIx
Thales_Sr
Thales_Sr
Moderador

Mensagens : 7420
Localização : Aracaju/SE

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por Rick Charles em Dom Mar 08, 2020 1:22 pm

É ativo sim Thales, é de um preamp de um Yamaha APX 700.

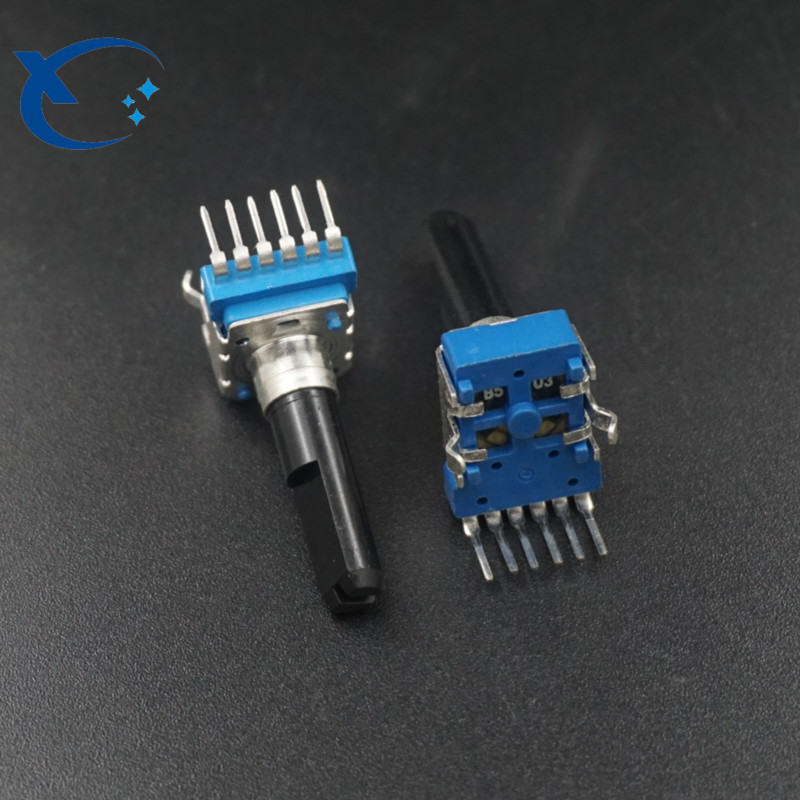

Eletrônica aplicada à música com Thales_sr. - Página 22 RK1112G2H-11mm-snap-in-type-6-terminal

O pot é desses aí.
Rick Charles
Rick Charles
Membro

Mensagens : 3917
Localização : Cel. Fabriciano - MG (Fim de mundo)

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.

Mensagem por Thales_Sr em Dom Mar 08, 2020 1:44 pm

Rick Charles escreveu:É ativo sim Thales, é de um preamp de um Yamaha APX 700.



O pot é desses aí.

Esses pot da Yamaha são uma  mad mad mad

https://pt.aliexpress.com/item/32738780925.html?spm=a2g0o.productlist.0.0.711c479ftbipby&algo_pvid=55107c8a-fde3-4a00-8f8d-ad723b2beedf&algo_expid=55107c8a-fde3-4a00-8f8d-ad723b2beedf-9&btsid=0ab6f82315836857850224501e3c17&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

Compra daí, passa um alcool gel quando chegar (coronavirus kkkkk) e manda brasa....
Thales_Sr
Thales_Sr
Moderador

Mensagens : 7420
Localização : Aracaju/SE

Voltar ao Topo Ir em baixo

Eletrônica aplicada à música com Thales_sr. - Página 22 Empty Re: Eletrônica aplicada à música com Thales_sr.
