Novo Baixo - Essense Fanned - Prototipo inicial
Fala turma dos graves, estou de volta pra apresentar esse novo projeto(ainda prototipo, em desenvolvimento), alguns vão se perguntar: pra quê um prototipo? bem; como diz o ditado:" quem chega primeiro, bebe água limpa". Na verdade, o Rony faz um tempo que esta desenvolvendo esse modelo, e gostei muito do design, e estou confiante no resultado com base na experiência do Rony... Vamos as especs...
Corpo: Cedro
Top: Muiracatiara rajada ou JCA
Braço: Ipê Albino, com floral em madeira.
Caps: Trio de FatTone B (feito pelo rony)
Eletronica: falta definir.
Ponte: Individual - diferente da monorail.
tarraxas:Gotoh
Knob: Madeira.
Acabamento: Natural com verniz PU alto brilho.
Ilustração do modelo.
Corpo: Cedro
Top: Muiracatiara rajada ou JCA
Braço: Ipê Albino, com floral em madeira.
Caps: Trio de FatTone B (feito pelo rony)
Eletronica: falta definir.
Ponte: Individual - diferente da monorail.
tarraxas:Gotoh
Knob: Madeira.
Acabamento: Natural com verniz PU alto brilho.
Ilustração do modelo.
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Ivanov_br escreveu:To curioso...
Imagine minha pessoa...estive com ele semana passada, e estava terminando os gabaritos, esse mês sai uma ideia de como vai ficar essa criança..
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Alguém já teve algum baixo com essa configuração de três caps? Pergunto como foi a experiência...já vi alguns modelos na net, videos e tal...mas queria saber de alguém aqui do fórum.
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Meu fanned também foi protótipo, que funcionou muito bem por sinal... Aplaudo esse tipo de projeto.
"O Rony" seria o Ronyldo?
"O Rony" seria o Ronyldo?
allexcosta- Administrador
- Mensagens : 54845
Localização : Terra
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Show, também estou curioso pra ver o resultado.
Rick Charles- Membro
- Mensagens : 3919
Localização : Cel. Fabriciano - MG (Fim de mundo)
Re: Novo Baixo - Essense Fanned - Prototipo inicial
ManoelMta escreveu:Alguém já teve algum baixo com essa configuração de três caps? Pergunto como foi a experiência...já vi alguns modelos na net, videos e tal...mas queria saber de alguém aqui do fórum.
Tenho um baixo assim mas não fanned.
So meu gosto no mundo dos graves, me agrada bastante. No meu caso são 3 bigsingles.
gsfteodoro- Membro
- Mensagens : 5423
Localização : Brezil
Re: Novo Baixo - Essense Fanned - Prototipo inicial
allexcosta escreveu:Meu fanned também foi protótipo, que funcionou muito bem por sinal... Aplaudo esse tipo de projeto.
"O Rony" seria o Ronyldo?
Sim....ele mesmo...o que fez o MM pra mim...
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
gsfteodoro escreveu:ManoelMta escreveu:Alguém já teve algum baixo com essa configuração de três caps? Pergunto como foi a experiência...já vi alguns modelos na net, videos e tal...mas queria saber de alguém aqui do fórum.
Tenho um baixo assim mas não fanned.
So meu gosto no mundo dos graves, me agrada bastante. No meu caso são 3 bigsingles.
Os bigsingles que você tem são da nordstrand? ele pensa em fazer algo bem pareceido....
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
São smartyn, luthier que fabricou meu baixo.
gsfteodoro- Membro
- Mensagens : 5423
Localização : Brezil
Re: Novo Baixo - Essense Fanned - Prototipo inicial
gsfteodoro escreveu:São smartyn, luthier que fabricou meu baixo.
Beleza então...temos excelentes profissionais de norte a sul...vamos aguardar o resultado dos caps que ele vai fazer...
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Essa configuração me lembra um do S Martyn do Claudio Rocha se não me engano.
Bonito projeto! Sucesso ai!
Bonito projeto! Sucesso ai!
Fernando Zadá- Moderador
- Mensagens : 14318
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Bonito baixo, Manoel. Se fosse meu, eu só colocaria um inlay mais discreto...
Por curiosidade, apenas, qual é o posicionamento destes 3 captadores, em relação ao 12 traste destes baixos? Vcs se basearam em algum outro equipamento, para chegar a estas medidas? Um Dingwall do Lee Sklar, tb, era assim.
gsfteodoro escreveu:
Tenho um baixo assim mas não fanned.
So meu gosto no mundo dos graves, me agrada bastante. No meu caso são 3 bigsingles.
Fernando Zadá escreveu:Essa configuração me lembra um do S Martyn do Claudio Rocha se não me engano.
Bonito projeto! Sucesso ai!
Por curiosidade, apenas, qual é o posicionamento destes 3 captadores, em relação ao 12 traste destes baixos? Vcs se basearam em algum outro equipamento, para chegar a estas medidas? Um Dingwall do Lee Sklar, tb, era assim.
fheliojr- Membro
- Mensagens : 11950
Localização : Fortaleza-CE
Re: Novo Baixo - Essense Fanned - Prototipo inicial
fheliojr escreveu:Bonito baixo, Manoel. Se fosse meu, eu só colocaria um inlay mais discreto...gsfteodoro escreveu:
Tenho um baixo assim mas não fanned.
So meu gosto no mundo dos graves, me agrada bastante. No meu caso são 3 bigsingles.Fernando Zadá escreveu:Essa configuração me lembra um do S Martyn do Claudio Rocha se não me engano.
Bonito projeto! Sucesso ai!
Por curiosidade, apenas, qual é o posicionamento destes 3 captadores, em relação ao 12 traste destes baixos? Vcs se basearam em algum outro equipamento, para chegar a estas medidas? Um Dingwall do Lee Sklar, tb, era assim.
Não faço ideia.
gsfteodoro- Membro
- Mensagens : 5423
Localização : Brezil
Re: Novo Baixo - Essense Fanned - Prototipo inicial
salve parentes dos graves...
Respondendo a pergunta do fheliojr...as posições dos caps são cálculos que eu mesmo faço, tendo base dois fatores:
1º - comprimento da corda pulsante: neste caso pros meus fanneds uso: 34.xxx e 32.xxx (esse xis apos a virgula, são pro ajustes feitos nas distancias, e NÃO revelo nem por tortura; cada luthier tem o seu).
2º - A distancia em relação ao 12º traste e calculo feito entre o angulo do 12º treste+angulo do captador.
Tem outros detalhes, mas deixo a "?", fui desenvolvendo minha técnica fanned ao longo dos anos...é coisa bem minha mesmo, os dingwalls serviram como inspiração..
Resumindo: tenho o comprimento da corda, a posição do 12º e seu angulo, a distancia+angulo ate o centro do polo de cada bobina....o restante deixo por conta da imaginação de cada...blz?
Respondendo a pergunta do fheliojr...as posições dos caps são cálculos que eu mesmo faço, tendo base dois fatores:
1º - comprimento da corda pulsante: neste caso pros meus fanneds uso: 34.xxx e 32.xxx (esse xis apos a virgula, são pro ajustes feitos nas distancias, e NÃO revelo nem por tortura; cada luthier tem o seu).
2º - A distancia em relação ao 12º traste e calculo feito entre o angulo do 12º treste+angulo do captador.
Tem outros detalhes, mas deixo a "?", fui desenvolvendo minha técnica fanned ao longo dos anos...é coisa bem minha mesmo, os dingwalls serviram como inspiração..
Resumindo: tenho o comprimento da corda, a posição do 12º e seu angulo, a distancia+angulo ate o centro do polo de cada bobina....o restante deixo por conta da imaginação de cada...blz?
Ronyldo D`Santos Luthier- Membro
- Mensagens : 447
Localização : Por enquanto TERRA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Aeeeeeeeeeeeee
Fanned é vida
Cara, só um detalhe, depois verifique os sweet spots dos captadores... Normalmente eles acompanham o calculo dos trastes, eles nao ficam na mesma inclinação.
Se vc achar esteticamente feio, faça uma capa simetrica, mas internamente ele acompanhar o sweet spot certinho.
Só pra vc sacar o que to dizendo:
Nada que alguém com o baixo nas prórpias mãos não conseguisse medir
Fanned é vida
Cara, só um detalhe, depois verifique os sweet spots dos captadores... Normalmente eles acompanham o calculo dos trastes, eles nao ficam na mesma inclinação.
Se vc achar esteticamente feio, faça uma capa simetrica, mas internamente ele acompanhar o sweet spot certinho.
Só pra vc sacar o que to dizendo:
- Spoiler:
Ja os meus o Z documentou todos os detalhesRonyldo D`Santos Luthier escreveu:34.xxx e 32.xxx (esse xis apos a virgula, são pro ajustes feitos nas distancias, e NÃO revelo nem por tortura; cada luthier tem o seu).
Nada que alguém com o baixo nas prórpias mãos não conseguisse medir
Última edição por Stormbringer em Dom Abr 21, 2019 4:57 pm, editado 1 vez(es)
Stormbringer- Membro
- Mensagens : 4766
Localização : Goiânia
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Pq 3 captadores?
Coder- Membro
- Mensagens : 3785
Localização : Brasil
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Stormbringer escreveu:Aeeeeeeeeeeeee
Fanned é vida
Cara, só um detalhe, depois verifique os sweet spors dos captadores... Normalmente eles acompanham o calculo dos trastes, eles nao ficam na mesma inclinação.
Se vc achar esteticamente feio, faça uma capa simetrica, mas internamente ele acompanhar o sweet spot certinho.
Sim, vc está corretíssimo....eu que coloquei o braço errado neste exemplo acima...o 12º traste está em angulo, quando deveria estar reto...o calculo pra essa cap é reto mesmo acompanhando o 12º traste....tem uma razão pra estarem assim, (já respondendo ao Coder) são três caps, onde na eletrônica terá uma rotary switch fazendo a seleção de cada bobina, e suas combinações:B,B+M,M,M+N,N+B e N.(Bridge,Midlle e Neck), simulando um MM, por exemplo, ou um JB. São seis combinações, onde pode-se ter timbres variados...a intenção é e de explorar os timbres.
Ronyldo D`Santos Luthier- Membro
- Mensagens : 447
Localização : Por enquanto TERRA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Ronyldo D`Santos Luthier escreveu:salve parentes dos graves...
Respondendo a pergunta do fheliojr...as posições dos caps são cálculos que eu mesmo faço, tendo base dois fatores:
1º - comprimento da corda pulsante: neste caso pros meus fanneds uso: 34.xxx e 32.xxx (esse xis apos a virgula, são pro ajustes feitos nas distancias, e NÃO revelo nem por tortura; cada luthier tem o seu).
2º - A distancia em relação ao 12º traste e calculo feito entre o angulo do 12º treste+angulo do captador.
Tem outros detalhes, mas deixo a "?", fui desenvolvendo minha técnica fanned ao longo dos anos...é coisa bem minha mesmo, os dingwalls serviram como inspiração..
Resumindo: tenho o comprimento da corda, a posição do 12º e seu angulo, a distancia+angulo ate o centro do polo de cada bobina....o restante deixo por conta da imaginação de cada...blz?
Caraca...tem muita coisa pra explicar...me refiro aos detalhes que vc me mostrou....vamos lá...semana que vem atualizo o processo..
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
ManoelMta escreveu:Ronyldo D`Santos Luthier escreveu:salve parentes dos graves...
Respondendo a pergunta do fheliojr...as posições dos caps são cálculos que eu mesmo faço, tendo base dois fatores:
1º - comprimento da corda pulsante: neste caso pros meus fanneds uso: 34.xxx e 32.xxx (esse xis apos a virgula, são pro ajustes feitos nas distancias, e NÃO revelo nem por tortura; cada luthier tem o seu).
2º - A distancia em relação ao 12º traste e calculo feito entre o angulo do 12º treste+angulo do captador.
Tem outros detalhes, mas deixo a "?", fui desenvolvendo minha técnica fanned ao longo dos anos...é coisa bem minha mesmo, os dingwalls serviram como inspiração..
Resumindo: tenho o comprimento da corda, a posição do 12º e seu angulo, a distancia+angulo ate o centro do polo de cada bobina....o restante deixo por conta da imaginação de cada...blz?
Caraca...tem muita coisa pra explicar...me refiro aos detalhes que vc me mostrou....vamos lá...semana que vem atualizo o processo..
sim, começamos dia 2...blz??
Ronyldo D`Santos Luthier- Membro
- Mensagens : 447
Localização : Por enquanto TERRA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Olá só informando que o baixo sofreu um atraso na fabricação, o rony teve que resolver alguns assuntos pessoais, e o lote que comprei de polos pra fazer os caps vieram errados, mas rony aproveitou assim mesmo...estou esperando o envio das fotos até onde ele fez...aqui na cidade passamos uns dias sem rede de dados da telefonia...a cidade inteira ora tem internet ora não...um caos... Bom é isso ...
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
ManoelMta escreveu:...lote que comprei de polos pra fazer os caps vieram errados...
Por que vc comprou isso?
fheliojr- Membro
- Mensagens : 11950
Localização : Fortaleza-CE
Re: Novo Baixo - Essense Fanned - Prototipo inicial
fheliojr escreveu:ManoelMta escreveu:...lote que comprei de polos pra fazer os caps vieram errados...
Por que vc comprou isso?
Poise....seguinte.....eu vi ele re-fazendo um captador...rebobinando. Com uma geringonça que ele fez, perguntei se ele fazia o captador, e comprei os polos pra ele fazer, curiosidade minha.... mas me enviaram polos de music man.. ...ele fez os caps bobinas individuais music man, seriam polos duplos tipo jazz bass....foi por isso que comprei... só pra saber como é feita essa bagaça.
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial

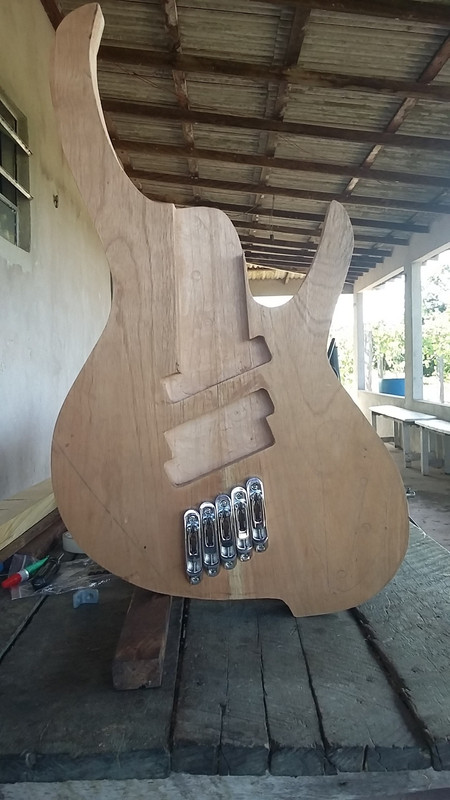

Salve parentes dos graves....Me perdoem....especialmente Manoel e aos amigos que acompanham o desenrolar desse trabalho...Bem! como o amigão citou acima tive que resolver alguns problemas pessoais(do tempo do falecimento do meu filho caçula, a DPU de santarém me acionou novamente para rever o caso dele)...Isso me custou um tempo, mas essa semana adiantei os trabalhos, o resultado de 5 dias de trabalho:
1 - Desenhei o corpo num bloco de cedro pra avaliar as medidas antes de faze-lo
definitivo no outro bloco com top de jacarandá. (assim qualquer erro não perco o top..rsrsr).
2 - Fiz todas as cavidades: braço, captadores e ponte, cortei o contorno do corpo.
3 - Escala slotada, 4 - braço cortado, 5 - Contorno do corpo: top angulo de 45º e back raio de 9.5mm (sem fotos de 3 a 4, depois postarei o resultado do conjunto).
Até mais
1 - Desenhei o corpo num bloco de cedro pra avaliar as medidas antes de faze-lo
definitivo no outro bloco com top de jacarandá. (assim qualquer erro não perco o top..rsrsr).
2 - Fiz todas as cavidades: braço, captadores e ponte, cortei o contorno do corpo.
3 - Escala slotada, 4 - braço cortado, 5 - Contorno do corpo: top angulo de 45º e back raio de 9.5mm (sem fotos de 3 a 4, depois postarei o resultado do conjunto).
Até mais
Ronyldo D`Santos Luthier- Membro
- Mensagens : 447
Localização : Por enquanto TERRA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Muito legal o trabalho. Não sabia como era o sistema de instalação das monorail.
Re: Novo Baixo - Essense Fanned - Prototipo inicial

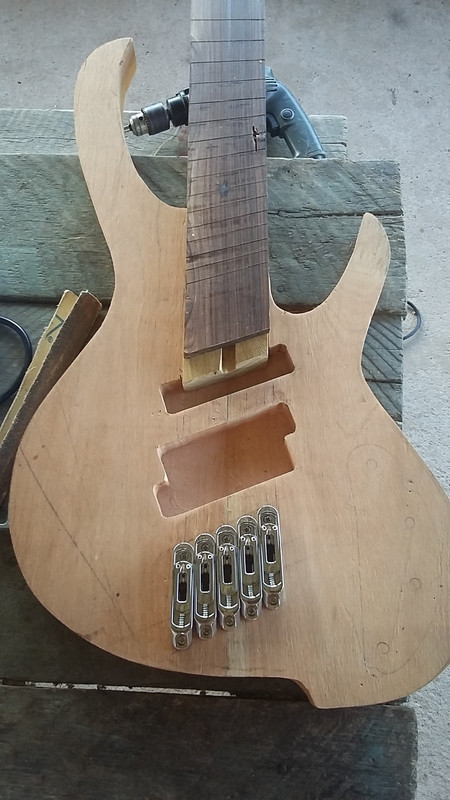

Olá pra todos....dando uma atualizada....
Shape do braço
Circuito - No Fanned será outro de 3 bandas...
Previa no PB.
Shape do braço
Circuito - No Fanned será outro de 3 bandas...
Previa no PB.
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial

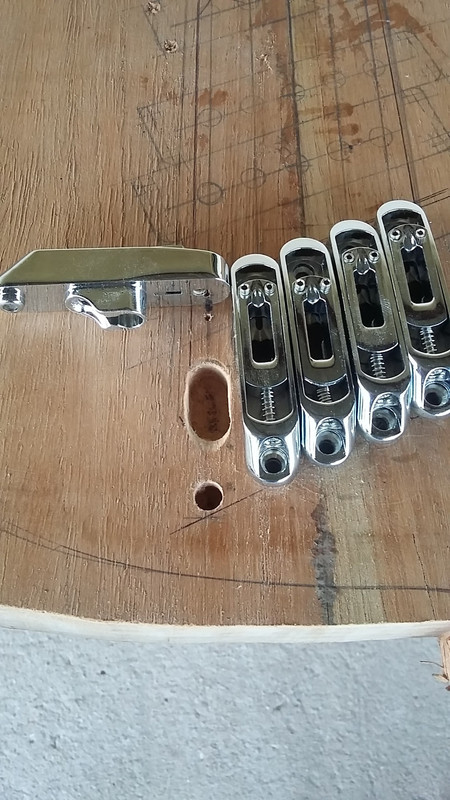

Ivanov_br escreveu:Muito legal o trabalho. Não sabia como era o sistema de instalação das monorail.
Isso mesmo, mas pode ser feita uma cavidade pra instalar todos eles, depende do projeto..
Ronyldo D`Santos Luthier- Membro
- Mensagens : 447
Localização : Por enquanto TERRA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
ManoelMta escreveu:Olá pra todos....dando uma atualizada....
Não mencionei, que esse que estou fazendo, não é o definitivo pro manoel, é apenas pra avaliar todo o instrumento, como vai ser, vou corrigir algumas medidas, no definitivo...blz.
Ronyldo D`Santos Luthier- Membro
- Mensagens : 447
Localização : Por enquanto TERRA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
Ronyldo D`Santos Luthier escreveu:ManoelMta escreveu:Olá pra todos....dando uma atualizada....
Não mencionei, que esse que estou fazendo, não é o definitivo pro manoel, é apenas pra avaliar todo o instrumento, como vai ser, vou corrigir algumas
medidas, no definitivo...blz.
Com certeza ninguém faria isso que tah fazendo....eu que tô demorando pra conseguir as peças pra ir direto pro baixo principal...vc já tah com esse todo pronto, só falta o preamp...mas vamos em frente.
ManoelMta- Membro
- Mensagens : 22
Localização : Monte alegre - PA
Re: Novo Baixo - Essense Fanned - Prototipo inicial
ManoelMta escreveu:Ronyldo D`Santos Luthier escreveu:ManoelMta escreveu:Olá pra todos....dando uma atualizada....
Não mencionei, que esse que estou fazendo, não é o definitivo pro manoel, é apenas pra avaliar todo o instrumento, como vai ser, vou corrigir algumas
medidas, no definitivo...blz.
Com certeza ninguém faria isso que tah fazendo....eu que tô demorando pra conseguir as peças pra ir direto pro baixo principal...vc já tah com esse todo pronto, só falta o preamp...mas vamos em frente.
Salve parentes dos graves....Seguinte Manoel, é como combinamos o projeto avança conforme teu bolso...esse que tô fazendo é o protótipo "00", o inicio de tudo ainda não "tá" todo pronto, falta: as capas do captador, terminar a colocação dos trastes(acabou no 21º, mas tá chegando), acabamento em geral..
Esse fica comigo pra estudo...mas sempre pinta alguém pra levar....kkkkk
Ronyldo D`Santos Luthier- Membro
- Mensagens : 447
Localização : Por enquanto TERRA
Stormbringer- Membro
- Mensagens : 4766
Localização : Goiânia
Tópicos semelhantes
» Clube dos baixos Fanned (Novax fanned-fret system). (administrado Fernando Zada)
» Protótipo de review ...
» Capital Inicial Rua 47
» Projetos de caixas "handmade" - Parte II
» Dúvidas na escolha da aparelhagem inicial
» Protótipo de review ...
» Capital Inicial Rua 47
» Projetos de caixas "handmade" - Parte II
» Dúvidas na escolha da aparelhagem inicial
:: Fórum Técnico :: Luthieria
Página 1 de 1
Permissões neste sub-fórum
Não podes responder a tópicos
