Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Empty Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista?

Mensagem por ManiacBiffs Qua Mar 11, 2020 1:48 pm

Boa tarde, senhores!

Estou fazendo testes com um pré que montei para um baixo que estou terminando. É baseado nos prés alembic, porém com só um canal. E, tal qual os prés alembic, o consumo é bem alto (principalmente devido ao quad opamp que alimenta o circuito todo). Com o consumo típico do opamp que estou usando (OPA4134) vou conseguir cerca de 25 horas de vida de bateria. Sendo assim, estou considerando alimentar o circuito com uma fonte externa. Minha ideia seria utilizar um XLR de 5 pinos para passar 4 vias (2 de alimentação e 2 de sinal) ligando-o em uma fonte 18v com uma saída p10 para o amp na fonte. Essa montagem por si só não é difícil, porém estou com dúvidas quanto ao possível ruído que terei ao passar alimentação e sinal por um mesmo cabo. Perguntas aos que manjam mais de eletrônica do que eu:

A potência total que passará pelos cabos de alimentação será de até 0,36w (18v x 20mA, consumo máximo do pré). É o suficiente para influenciar o sinal de audio, caso eu use um cabo de microfone/manga de 4 vias?
Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Cabo-manga-4-vias-26awg-preto-com-blindagem-trancada-metro

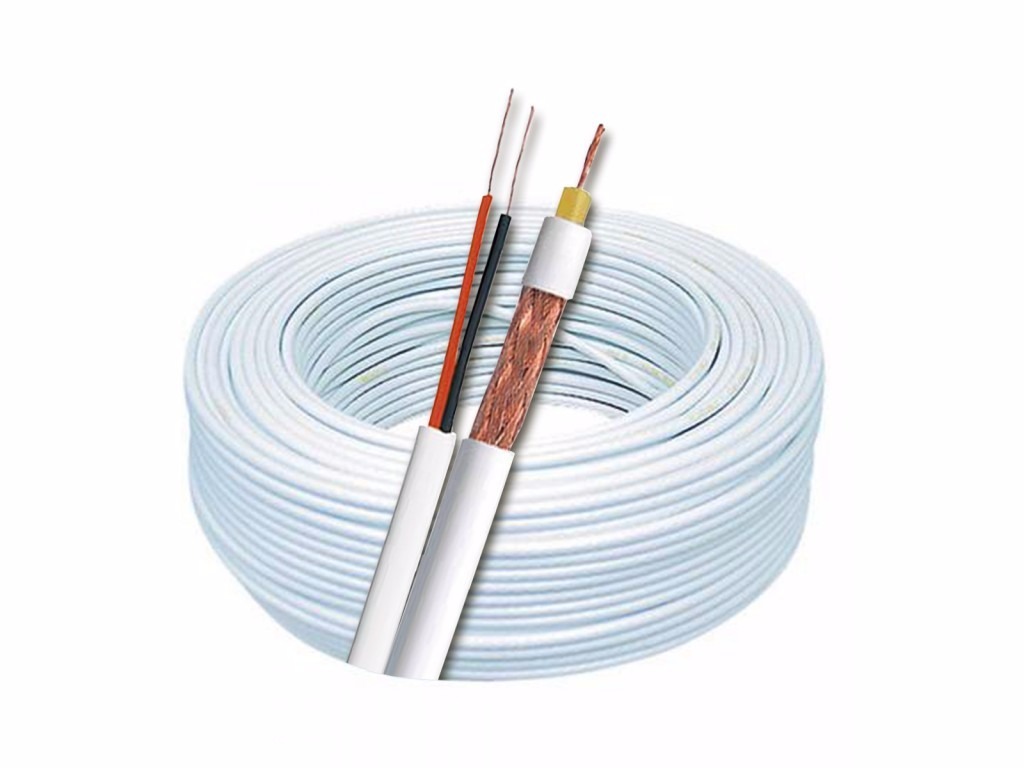

Caso de fato haja interferência no cabo descrito acima, alguém já tentou fazer algo do tipo com um cabo de CFTV? Esses cabos têm um coaxial blindado separado dos de alimentação, mas não sei se o resultado seria bom (por não se tratar de um cabo específico para audio):
Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Kit-cabo-cftv-100m-90-c-fonte-30-conectores-e1pb30f5-D_NQ_NP_813511-MLB20570525091_022016-F

Agradeço desde já a ajuda!
ManiacBiffs
ManiacBiffs
Membro

Mensagens : 185
Localização : São Paulo

Ir para o topo Ir para baixo

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Empty Re: Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista?

Mensagem por rodlburigo Qua Mar 11, 2020 2:23 pm

Boa tarde!
Acredito que existe um jeito bem mais eficaz de fazer isso, utilizando um cabo simples de instrumentos, sem ruído e sem qualquer modificação na entrada do instrumento.
Só vai ser necessário uma caixa externa, tipo um pedal, onde será a entrada de energia e saída do sinal.
Procura por alimentação do tipo "Phanton Power".
Se quiseres mais detalhes, me procura no privado!
Abraço!
rodlburigo
rodlburigo
Membro

Mensagens : 179
Localização : Florianópolis

Ir para o topo Ir para baixo

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Empty Re: Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista?

Mensagem por allexcosta Qua Mar 11, 2020 2:42 pm

Qual a solução que a Alembic encontrou?
allexcosta
allexcosta
Administrador

Mensagens : 50872
Localização : Terra

Ir para o topo Ir para baixo

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Empty Re: Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista?

Mensagem por ManiacBiffs Qua Mar 11, 2020 3:00 pm

allexcosta escreveu:Qual a solução que a Alembic encontrou?

Boa pergunta, Allex! Não achei nenhuma info ou foto dos cabos que vêm padrão nos series I e II =/
ManiacBiffs
ManiacBiffs
Membro

Mensagens : 185
Localização : São Paulo

Ir para o topo Ir para baixo

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Empty Re: Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista?

Mensagem por Guga Ramone Qua Mar 11, 2020 3:48 pm

Se a a alimentação for DC não deve ter problemas. Agora se ela for AC deve vir ruído junto sim.
Guga Ramone
Guga Ramone
Membro

Mensagens : 972
Localização : Curitiba / PR

Ir para o topo Ir para baixo

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Empty Re: Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista?

Mensagem por ManiacBiffs Qui Mar 12, 2020 9:35 am

Obrigado pelas dicas, pessoal! Em especial @rodlburigo! Encontrei um esquema de ligação de um pedal da EMG que faz justamente isso, alimenta prés com um cabo stereo normal, utilizando o pino que antes era usado como terra da bateria como alimentação. Vou testar algo do tipo e depois posto o resultado.
ManiacBiffs
ManiacBiffs
Membro

Mensagens : 185
Localização : São Paulo

Ir para o topo Ir para baixo

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Empty Re: Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista?

Mensagem por Mascis Seg Mar 16, 2020 1:20 pm

Não precisa de um cabo 4 vias. Basta um cabo estéreo aproveitando o negativo de sinal como negativo da alimentação também. Igual o circuito interno faz.

Em muitos circuitos você pode inclusive fazer isso funcionar sem precisar alterar absolutamente nada, bastando apenas curto circuitar os conectores da bateria.

Eu fiz uma bateria "falsa" com os polos curto-circuitados e uso um p10 estéreo, funciona com 7 em cada 10 instrumentos que testei.

Como na maioria dos instrumentos o consumo é muito baixo e o pré-amp muito sensível, simplesmente não vale a pena a confusão. Mas no seu caso pode ser interessante.

Eu estudaria também a possíbilidade de montar um circuito que recebesse tensão phantom padrao (+48V) e reduzisse pra +18V. Com isso voce além de minimizar perda, poderia alimentar o baixo a partir de qualquer entrada com phantom power.





Mascis
Mascis
Membro

Mensagens : 269
Localização : Natal - Sao Paulo

Ir para o topo Ir para baixo

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Empty Re: Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista?

Mensagem por ManiacBiffs Qui Abr 02, 2020 7:00 pm

Atualizando o projeto!

Fiz uma fonte 12v com alimentação stereo para o pré e saída 9v pros pedais:

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? 91112539_3643329265739194_2119499552359710720_o.jpg?_nc_cat=105&_nc_sid=8024bb&_nc_eui2=AeHZjnXbZu312YV3psjT0uZFg-KiEKnrX1ekvWZEBqDIQ1CUE1Jbsen8WlRNKQxbPU43_ffL9R_iFzODplKylH_RCHgiG45z8vmqfeYZ4H3ngg&_nc_ohc=xhEaQwahQ8MAX-tpK7l&_nc_ht=scontent.fcgh14-1

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? 91793587_3643329342405853_450791310597554176_o.jpg?_nc_cat=109&_nc_sid=8024bb&_nc_eui2=AeHS7ZL9554lfsR3N6yNqgwBuvGVu8BISQxaGunu3geScQ8paHBEbsZG8tqOMdKIM9wyeyaWWJ-CZ2Okiolyese1J_zrbkBkPt3WjbMekWAB8Q&_nc_ohc=bLijCWSZLZMAX_oAlko&_nc_ht=scontent.fcgh14-1

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? 91128633_3643329432405844_79590000307470336_o.jpg?_nc_cat=107&_nc_sid=8024bb&_nc_eui2=AeGOh36V82x9j4UQuhD2nl0sMpmxlIevT0OOeOANwa4kYyqx-Ltv6utDTroJ5hUq66mS-h6Ii1qYjJFoWp9ZAis_bv67aPByCZ37KvXPXwI5XQ&_nc_ohc=ExeJJI69ITcAX_J7P76&_nc_ht=scontent.fcgh14-1


O pré que ela vai alimentar (não é a versão final, esse é o protótipo):

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? 90532332_3627395183999269_3948274799972712448_o.jpg?_nc_cat=109&_nc_sid=dd7718&_nc_eui2=AeE0saDoq1yo8NT3-UgvRNLJ1k2eVvvKdfGjil8xI9IjcMLsN-JuyJroR1LXofYCuDYORjpJy8mpecRdMx9J0QLdcmoHc0MciWwsy5iPTF-C4w&_nc_ohc=ankRFWmOngQAX8hH-Kq&_nc_ht=scontent.fcgh14-1
ManiacBiffs
ManiacBiffs
Membro

Mensagens : 185
Localização : São Paulo

Ir para o topo Ir para baixo

Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista? Empty Re: Alimentação 18v + sinal em cabo de 4 vias... Ruído à vista?

Mensagem por fheliojr Qui Abr 02, 2020 8:25 pm

^ Ela ficou bonita.
